Audiotec Fischer AMI Tuning kit

Audiotec Fischer AMI TUNING KIT – Professionellt mätpaket för billjud

AMI TUNING KIT representerar den ultimata lösningen för alla som arbetar med avancerad ljudjustering i moderna billjudsystem. Detta genomtänkta paket kombinerar högkvalitativ mätutrustning med praktiska tillbehör i en komplett suite som ger dig allt du behöver för exakt signal- och akustisk analys. I hjärtat av systemet finner du AMI (Audio Measurement Interface) – ett professionellt mätinterface som utvecklats specifikt för att fungera i perfekt harmoni med Audiotec Fischers DSP PC-Tool. Tillsammans med den tyska precisionsmikrofonen Beyerdynamic MM-1 och ett komplett set av kablar och tillbehör får du en flyttbar mätstation som är lika hemma i verkstaden som direkt i fordonet.

AMI – Det professionella mätinterfacet

AMI fungerar som den centrala navet i hela mätsystemet och erbjuder alla relevanta anslutningar för elektrisk och akustisk analys. Interfacet är utrustat med både mikrofoningång och line-ingång, vilket gör det möjligt att utföra alla typer av mätningar med en och samma enhet. Mikrofoningången stödjer alla kondensatormikrofoner med justerbar förstärkning och fantommatning på 24 volt, vilket säkerställer optimal signalkvalitet. Line-ingången har valbar känslighet för både låg- och högnivåsignaler (max 1 V eller 40 V RMS), vilket möjliggör noggrann analys av signaler från både förförstärkare och högtalarnivå.

Flexibla utgångar och avancerad funktionalitet

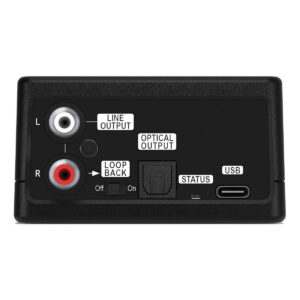

För uppspelning och analys erbjuder AMI stereo signalutgångar både via RCA och optisk digital anslutning, vilket ger direkt kompatibilitet med alla moderna DSP-system. Den integrerade loopback-funktionen öppnar upp för avancerade mätmöjligheter såsom precis fasresponsmätning och komplex signalvägsanalys. Tack vare USB-matning krävs ingen extern strömförsörjning, vilket gör systemet extremt portabelt och enkelt att använda oavsett om du arbetar vid datorn eller direkt i bilen.

Beyerdynamic MM-1 – Tysk precisionsmikrofon

Inkluderad i paketet finns den renommerade Beyerdynamic MM-1, en precisionskalibrerad kondensatormikrofon tillverkad i Tyskland. Denna studiokvalitetsmikrofon är speciellt optimerad för mätningar i bil med linjär frekvensrespons vid 90 grader, vilket är den ideala vinkeln för in-car mätningar. MM-1 levereras med fria kalibreringsfiler för både 0 och 90 grader, vilket säkerställer maximal noggrannhet oavsett mätscenario. Med sin omnidirektionella karaktäristik och frekvensrespons från 20 Hz till 20 kHz fångar mikrofonen hela det hörbara spektrumet med exceptionell precision.

Perfekt integration med DSP PC-Tool

AMI TUNING KIT är utvecklat för fullständig kompatibilitet med Audiotec Fischers DSP PC-Tool, vilket förvandlar det till ett kraftfullt verktyg som låser upp softwaren fulla potential. Systemet stödjer alla avancerade mät- och justeringsfunktioner som gjort DSP PC-Tool till industristandard.

AISA – Advanced Input Signal Analyzer

Med AISA kan du analysera och korrigera DSP-ingångssignaler i detalj. Funktionen detekterar fabriksinstallerade EQ-kurvor, tidsanpassning och allpass-filter samt identifierar högpass- och lågpassfilter. Detta gör det möjligt att neutralisera oönskade signalbearbetningar från fabrikshuvudenheter och skapa en ren utgångspunkt för din ljudjustering.

RTA och TuneEQ för akustisk analys

Real-Time Analyzer (RTA) möjliggör precisa frekvensresponsmätningar i realtid. Tillsammans med den proprietära TuneEQ-algoritmen kan systemet automatiskt generera optimala equaliseringskurvor baserade på dina mätningar. Detaljerad frekvens- och fasmatchningsanalys ger dig fullständig kontroll över systemets akustiska prestanda.

ATM – Automatisk tidsjustering

Automatic Time Measurement (ATM) automatiserar den tidskrävande processen med högtalarfördröjningskalibrering. Systemet mäter och justerar automatiskt alla kanalers timing för perfekt ljudbild och scenplacering. Detta sparar både tid och säkerställer resultat som skulle vara svåra att uppnå manuellt.

Universell kompatibilitet – fungerar med din mjukvara

Även om AMI TUNING KIT är optimerat för DSP PC-Tool, är systemet fullt kompatibelt med alla professionella mätprogram. AMI fungerar som ett standardljudinterface och kan användas med populära universella mätprogram som REW (Room EQ Wizard) och SMAART RTA. Detta gör paketet till ett utmärkt val även om du inte har en DSP-produkt med DSP PC-Tool, eller om du vill komplettera ditt befintliga mätsetup med högkvalitativ hårdvara. Beyerdynamic MM-1 mikrofonens kalibreringsfiler kan enkelt importeras i dessa program för maximal mätnoggrannhet oavsett vilken mjukvara du föredrar att arbeta med.

Komplett paket – redo att använda

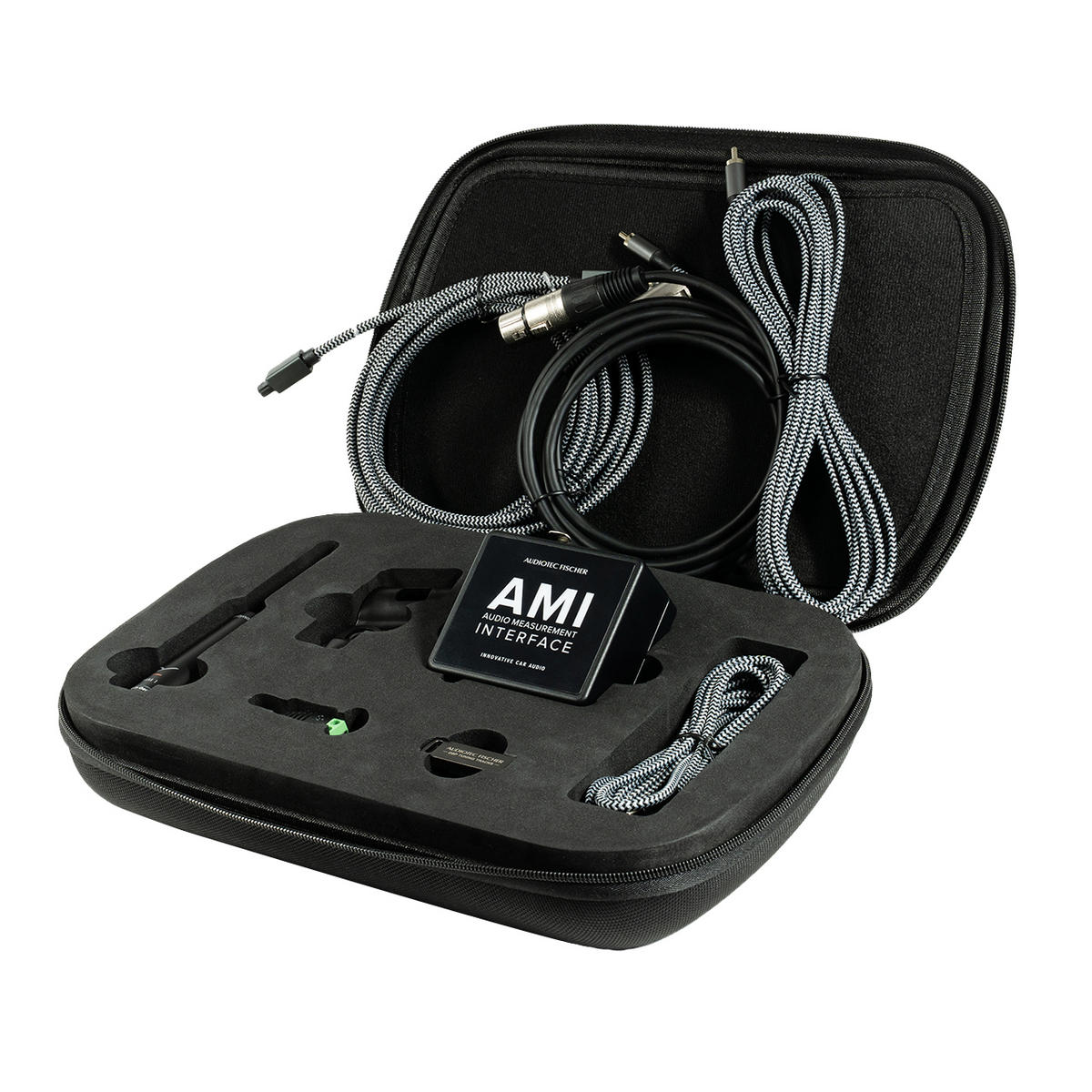

AMI TUNING KIT levereras med alla kablar och tillbehör du behöver för att komma igång direkt. Paketet inkluderar 3 meter USB-C-kabel med USB-A-adapter för kompatibilitet med alla datorer, RCA-kabel med RCA-till-högnivåadapter, Toslink-kabel för digital anslutning samt XLR-mikrofonkabel. Ett 16 GB USB 3.0-minne förladderat med DSP tuning tracks ingår också. Allt packas i en hållbar och kompakt transportväska som skyddar din utrustning och gör det enkelt att ta med systemet vart du än behöver arbeta.

Universell plattformsstöd

AMI fungerar med Windows 10 och 11, macOS, Android och iOS, vilket ger maximal flexibilitet oavsett vilken plattform du föredrar att arbeta på. Den höga samplingsfrekvensen på 96 kHz med 32-bitars upplösning säkerställer att inga detaljer går förlorade i mätningarna.

Tekniska specifikationer

AMI

Ingångar

• 1 x Mikrofoningång
• 1 x Line-ingång

Mikrofoningång specifikation

• Frekvensrespons: 12 Hz – 44 kHz (+/-1 dB)
• Dynamiskt omfång: 95 dB (A-viktat)
• Ingångskänslighet: 5 – 200 mV
• Fantommatning: Ja (24 Volt)

Line-ingång specifikation

• Frekvensrespons: 8 Hz – 44 kHz (+/-1 dB)
• Dynamiskt omfång: 101 dB (A-viktat)
• Ingångskänslighet: max. 1 V / max. 40 V
• Ingångsimpedans: 10 kOhm

Utgångar

• 2 x Line-utgång
• 1 x Optisk utgång (SPDIF)

Line-utgång specifikation

• Frekvensrespons: 7 Hz – 44 kHz (+/-1 dB)
• Dynamiskt omfång: 100 dB (A-viktat)
• Maximal utgångsspänning: 900 mV (RMS)
• Minimal belastning: 5 kOhm
• Loopback-funktion: Ja

Allmän specifikation

• Audio samplingsfrekvens: 96 kHz / 32 Bit
• USB strömförbrukning: max. 250 mA
• Operativsystem som stöds: Windows, macOS, iOS och Android

Mikrofon

Beyerdynamic MM-1 specifikation

• Givareprincip: Kondensator (back-electret)
• Arbetsprincip: Trycksmottagare
• Frekvensrespons: 20 – 20 000 Hz (50 – 16 000 Hz ± 1,5 dB), diffus-fält equaliserad
• Polärdiagram: Omnidirektionell
• Känslighet (0 dB = 1 V/Pa): 15 mV/Pa (= -36,5 dBV) ± 1 dB
• Nominell impedans: 160 Ω
• Nominell belastningsimpedans: ≥ 2,2 kΩ
• Maximalt SPL (Sound Pressure Level): 122 dBSPL vid f = 1 kHz, k = 1%, RL = 2,2 kΩ
• Signal-brusförhållande (relaterat till 1 Pa): > 57 dB
• A-viktat ekvivalent brusnivå: Ca 26 dB(A)
• Strömförsörjning: 12 – 48 V fantommatning
• Strömförbrukning: Ca 1,9 mA
• Utgång: Elektroniskt balanserad

AMI TUNING KIT är den kompletta lösningen för alla som strävar efter professionell ljudkvalitet i bil. Oavsett om du är installatör, ljudentusiast eller tävlingsinriktad, ger detta paket dig verktygen du behöver för att uppnå perfektion i ditt billjudsystem.

Leveranstid: 3 – 6 dagar

Artikelnummer: AMI TUNING KIT
