ESX SX-FIVE – Slutsteg – 5-kanal i miniformat

ESX SX-FIVE – 5-kanals slutsteg med 600 W RMS i miniformat

ESX Signum SX-FIVE är ett kraftfullt och mångsidigt 5-kanals Klass D-slutsteg som gör det möjligt att driva ett komplett ljudsystem med fyra högtalare och en subwoofer från en enda förstärkare. Med upp till 600 W RMS sammanlagd effekt, låg distorsion och ett chassi som bara är 173 mm långt är det ett utmärkt val för dig som vill uppgradera hela bilens ljudsystem utan att använda mer installationsutrymme än nödvändigt.

De fyra högtalarkanalerna levererar 50 W RMS vid 4 ohm eller 80 W vid 2 ohm, medan den separata subwooferkanalen lämnar upp till 280 W RMS vid 2 ohm. Det ger gott om effekt för att driva ett eftermarknadsmonterat fram- och baksystem tillsammans med en subwoofer, med betydligt bättre möjligheter till kontroll och dynamik än med bilens inbyggda stereoförstärkare.

SX-FIVE ingår i ESX nya Signum SX Mini-serie och kombinerar modern Klass D-teknik med flexibla delningsfilter, högnivåingångar och automatisk startfunktion. Tack vare ESX EPS-teknik är det dessutom väl anpassat för uppgradering av ljudsystem där bilens originalstereo ska behållas. En basnivåkontroll medföljer för enkel justering av subwooferns nivå från förarplatsen.

Tekniska specifikationer

• Typ: 5-kanals Klass D-slutsteg
• Effekt vid 4 ohm: 4 × 50 W + 1 × 150 W RMS
• Effekt vid 3 ohm: 4 × 65 W RMS (kanal 1–4)
• Effekt vid 2 ohm: 4 × 80 W + 1 × 280 W RMS
• Sammanlagd effekt: 600 W RMS vid 2 ohm
• Lägsta impedans: 2 ohm
• Verkningsgrad: Upp till 85 %
• Signal/brusförhållande: >100 dB
• Distorsion (THD+N): <0,02 %
• Distorsion vid 5 W: 0,009 %
• Ingångskänslighet: 0,2–9 V
• Högpassfilter fram: 50–5000 Hz
• Högpass-/lågpassfilter bak: 50–5000 Hz
• Lågpassfilter subwoofer: 50–250 Hz
• Subsonicfilter: 10–50 Hz
• Ingångar: RCA och högnivå med EPS
• Automatisk start via DC-offset eller signalavkänning (VOX)
• Start/Stop Ready
• Basnivåkontroll medföljer
• Driftspänning: 10,5–16,5 V
• Extern säkring: 50 A (ingår)
• Mått (B × H × L): 83 × 38 × 173 mm

Ett komplett ljudsystem med ett enda slutsteg

Den stora fördelen med SX-FIVE är möjligheten att driva både bilens högtalare och subwoofer utan att behöva installera flera separata slutsteg. De fyra fullregisterkanalerna är väl lämpade för exempelvis ett komponenthögtalarsystem fram och ett par koaxialhögtalare bak, medan den femte kanalen är särskilt utvecklad för att driva en subwoofer.

Med 80 W RMS per högtalarkanal vid 2 ohm finns bra effektresurser även för mer krävande högtalare. Den separata subwooferkanalen levererar 150 W RMS vid 4 ohm eller 280 W vid 2 ohm, vilket passar bra för en mindre eller medelstor subwoofer i ett välbalanserat ljudsystem.

Genom att samla all förstärkning i samma enhet blir installationen både enklare och mer platsbesparande. Det är särskilt användbart i moderna bilar där man vill förbättra ljudkvaliteten utan att behöva göra omfattande förändringar i inredningen.

Effektiv Class D-teknik med låg distorsion

SX-FIVE använder modern Klass D-teknik som gör det möjligt att kombinera fem förstärkarkanaler med hög uteffekt i ett mycket litet chassi. Med en verkningsgrad på upp till 85 % begränsas effektförlusterna och värmeutvecklingen, samtidigt som det gjutna aluminiumchassit effektivt leder bort värmen från elektroniken.

ESX har även lagt stor vikt vid låg distorsion. Med ett angivet THD-värde på endast 0,009 % vid 5 W och ett signal/brusförhållande på över 100 dB har SX-FIVE goda förutsättningar att återge musik med hög detaljrikedom och låg brusnivå.

Den låga distorsionen är särskilt värdefull vid återgivning av röster och akustiska instrument, medan de tillgängliga effektresurserna ger bättre förutsättningar att hantera snabba dynamiska förändringar utan att ljudet tappar kontroll.

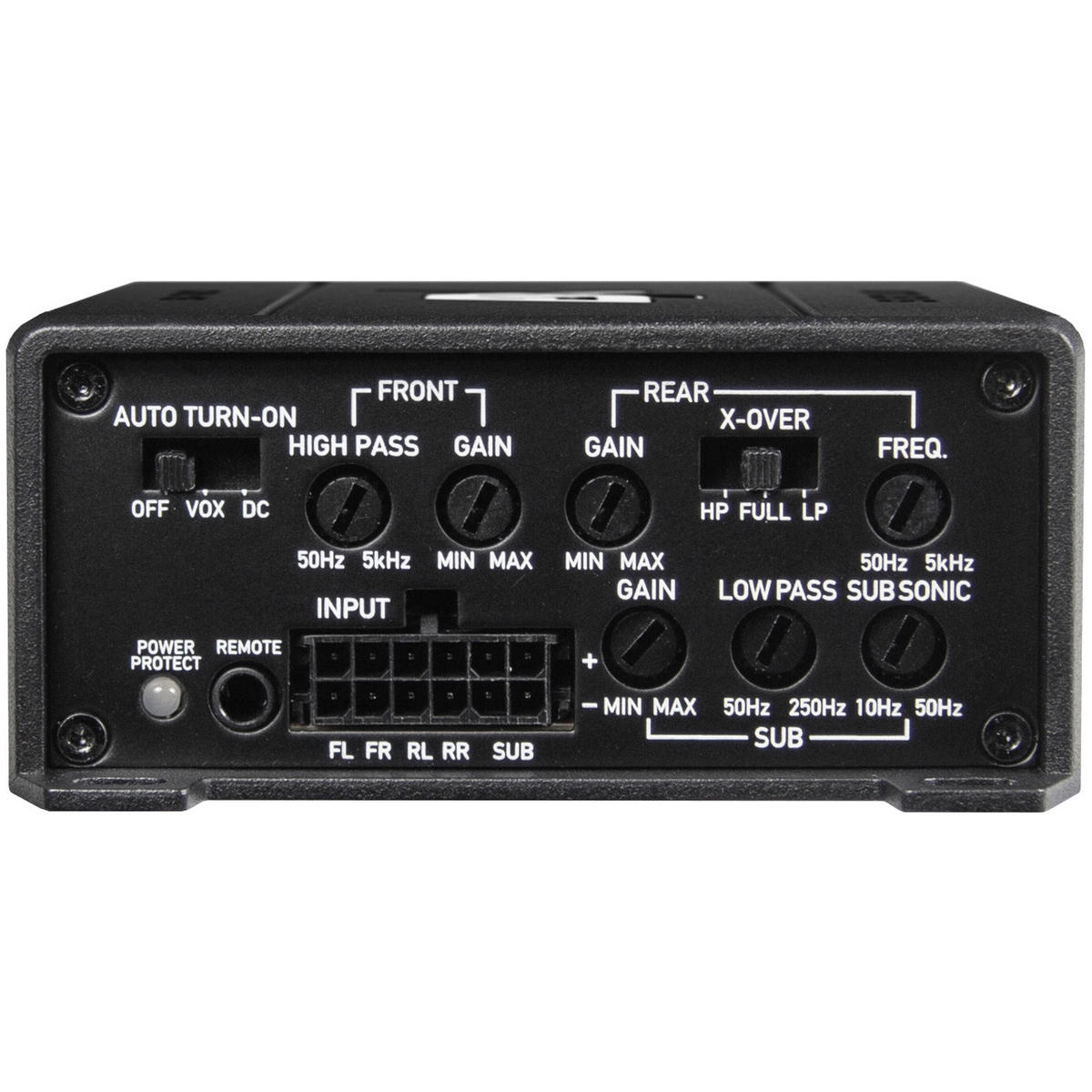

Flexibla delningsfilter för högtalare och subwoofer

SX-FIVE har separata filterinställningar för framhögtalare, bakhögtalare och subwoofer, vilket gör det möjligt att anpassa ljudsystemet efter högtalarnas egenskaper och installationens förutsättningar.

Framkanalerna har ett justerbart högpassfilter mellan 50 och 5000 Hz. För bakkanalerna kan man välja mellan högpass, lågpass eller fullregisterläge, med delningsfrekvenser mellan 50 och 5000 Hz.

Det ger även möjlighet att använda de fyra högtalarkanalerna för ett aktivt tvåvägssystem med separata kanaler för midbasar och diskanter. För mer avancerad signalbehandling och individuella filterinställningar kan slutsteget kombineras med en extern DSP.

Separat subwooferkanal med subsonicfilter

Den femte förstärkarkanalen är särskilt anpassad för basåtergivning och har egna inställningar för nivå, lågpassfilter och subsonicfilter.

Lågpassfiltret kan justeras mellan 50 och 250 Hz för att anpassa subwooferns arbetsområde till övriga högtalare. Det justerbara subsonicfiltret mellan 10 och 50 Hz gör det möjligt att begränsa de allra lägsta frekvenserna, vilket är särskilt användbart med basreflexlådor där alltför låga frekvenser kan orsaka stora konutslag.

Med den medföljande basnivåkontrollen kan subwooferns nivå justeras direkt från förarplatsen. Det gör det enkelt att anpassa basåtergivningen efter musikstil och lyssningsvolym utan att behöva komma åt själva slutsteget.

Smidig integration med bilens originalstereo

ESX SX-FIVE har både RCA-ingångar och högnivåingångar med EPS (Error Protection System). Tekniken är utvecklad för att förbättra kompatibiliteten med moderna originalstereos som övervakar belastningen på högtalarutgångarna.

Den automatiska startfunktionen kan aktiveras genom DC-offset via högnivåingångarna eller signalavkänning via RCA-ingångarna. Det förenklar installationen i bilar där en separat remote-signal saknas.

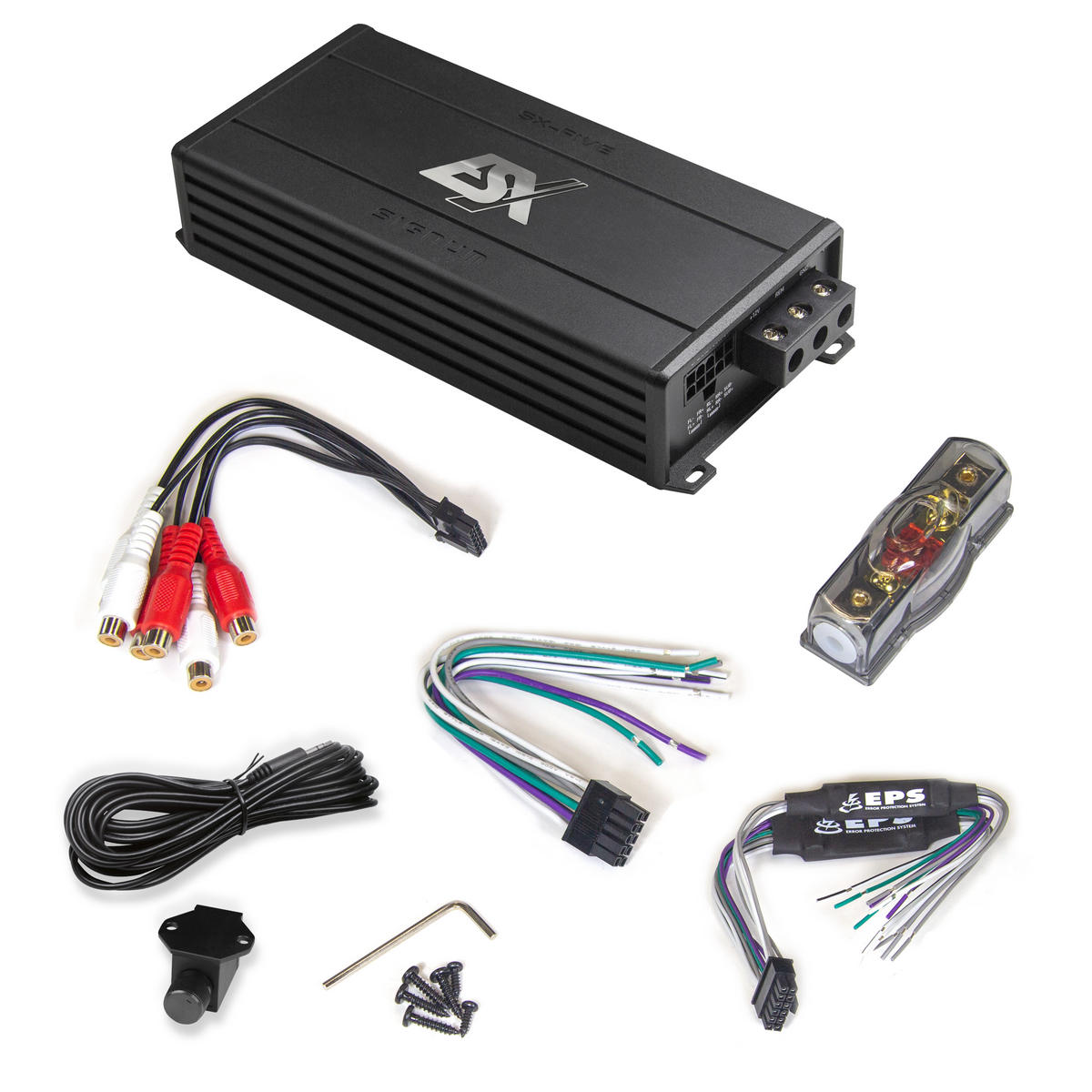

Både RCA- och högnivåkablage medföljer, vilket ger flexibilitet vid anslutning till olika ljudsystem. SX-FIVE är dessutom anpassat för moderna bilars start/stopp-system och kan hantera kortvariga spänningsfall utan att stängas av.

Fem kanaler på minimalt utrymme

Med yttermåtten 83 × 38 × 173 mm är SX-FIVE ovanligt litet för ett femkanaligt slutsteg med den här effekten. Den effektiva Klass D-konstruktionen och det gjutna aluminiumchassit gör det möjligt att kombinera hög uteffekt med begränsad värmeutveckling.

De små måtten ger stor frihet vid installationen och gör slutsteget intressant för diskret placering exempelvis under ett säte, bakom en sidopanel eller i ett annat utrymme där ett traditionellt femkanalsslutsteg skulle vara svårt att få plats med.

ESX Signum SX-FIVE är ett genomtänkt alternativ för dig som vill uppgradera hela bilens ljudsystem med kraftfullare högtalare och en separat subwoofer, men samtidigt hålla installationen enkel och diskret.

Leveranstid: 3 – 6 dagar

Artikelnummer: SX-FIVE
