ESX SX-FOUR – Slutsteg – 4-kanal i miniformat

ESX SX-FOUR – 4-kanals slutsteg med hög effekt i miniformat

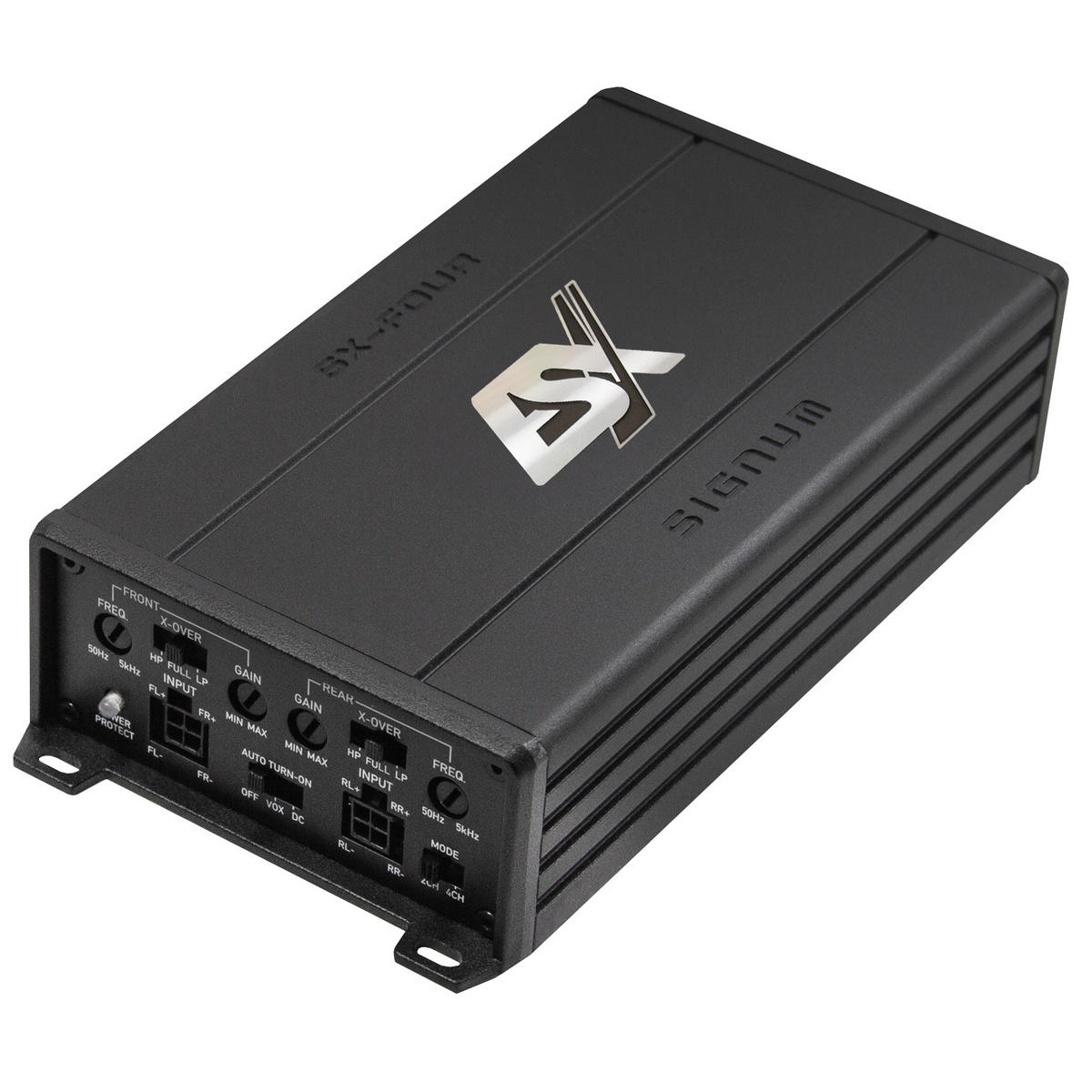

ESX Signum SX-FOUR är ett kraftfullt 4-kanals Klass D-slutsteg som kombinerar hög ljudkvalitet med imponerande effektresurser i ett ovanligt litet format. Med 4 × 125 W RMS vid 2 ohm, mycket låg distorsion och avancerad förstärkarteknik erbjuder det gott om kraft för både vanliga högtalarsystem och mer påkostade aktiva installationer. Allt i ett chassi som endast är 153 mm långt.

SX-FOUR ingår i ESX nya Signum SX Mini-serie och har utvecklats för att leverera hög uteffekt utan att kompromissa med ljudkvaliteten. De fyra kanalerna lämnar 80 W RMS vardera vid 4 ohm eller 125 W vid 2 ohm. Slutsteget kan även bryggkopplas och levererar då 2 × 250 W RMS vid 4 ohm, eller användas i trekanalsläge för att driva ett framsystem tillsammans med en subwoofer.

Med separata högpass- och lågpassfilter för de båda kanalparen, justerbara ända upp till 5000 Hz, kan SX-FOUR dessutom användas för att driva ett aktivt tvåvägssystem med separata förstärkarkanaler för midbasar och diskanter.

Tekniska specifikationer

• Typ: 4-kanals Klass D-slutsteg
• Effekt vid 4 ohm: 4 × 80 W RMS
• Effekt vid 2 ohm: 4 × 125 W RMS
• Bryggkopplad effekt: 2 × 250 W RMS vid 4 ohm

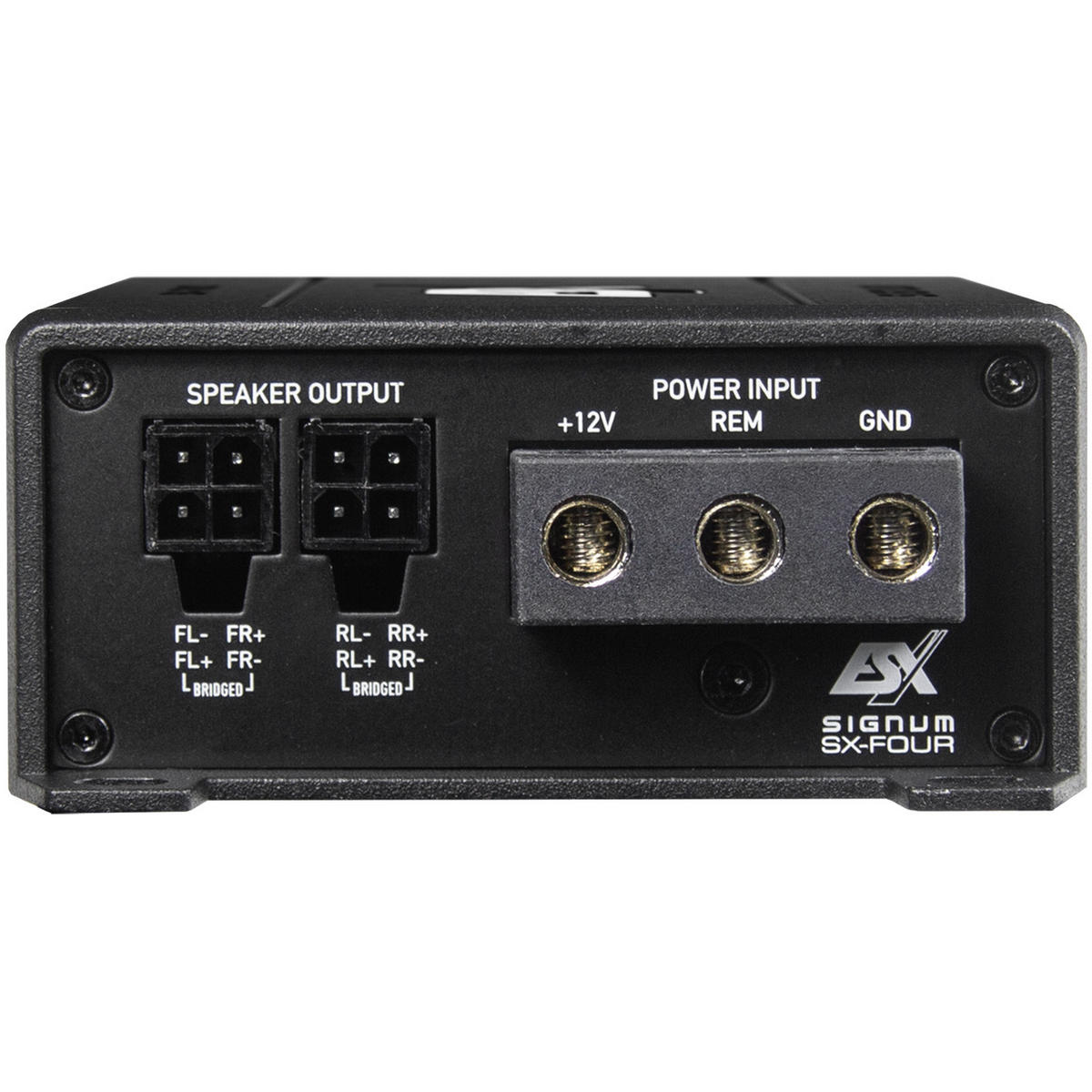

• Lägsta impedans: 2 ohm stereo / 4 ohm bryggkopplat
• Verkningsgrad: Upp till 87 %
• Signal/brusförhållande: >100 dB
• Distorsion (THD+N): <0,02 %
• Ingångskänslighet: 0,2–7 V
• Högpassfilter: 50–5000 Hz (fram och bak)
• Lågpassfilter: 50–5000 Hz (fram och bak)
• Fullregisterläge utan aktiverat delningsfilter
• Separat nivåjustering för främre och bakre kanalpar
• Ingångsväljare: 2CH / 4CH
• Ingångar: RCA och högnivå med EPS
• Automatisk start via DC-offset eller signalavkänning (VOX)
• Start/Stop Ready
• Driftspänning: 10,5–16,5 V
• Extern säkring: 50 A (ingår)
• Mått (B × H × L): 83 × 38 × 153 mm

Avancerad Class D-teknik med mycket låg distorsion

Bakom den höga effekten finns en modern förstärkarkonstruktion som använder avancerade Class D-kretsar från Infineon. De integrerade förstärkarkretsarna kombinerar drivsteg och effekttransistorer i mycket små komponenter, vilket gör det möjligt att uppnå hög uteffekt med begränsade effektförluster.

Med en verkningsgrad på upp till 87 % och ett gjutet aluminiumchassi som effektivt leder bort värmen kan SX-FOUR leverera hög effekt trots sina blygsamma yttermått.

Den låga distorsionen är en annan viktig egenskap. ESX anger endast 0,004 % distorsion vid 5 W uteffekt, vilket bidrar till en ren och detaljerad återgivning där både röster, instrument och musikens dynamiska förändringar kan återges med hög precision.

Testad av Car & Hifi – mer effekt än specificerat

Den tyska facktidningen Car & Hifi har testat ESX SX-FOUR och imponerades av både ljudkvaliteten och hur mycket effekt det lilla slutsteget faktiskt levererar.

I laboratoriet uppmättes 96 W per kanal vid 4 ohm och hela 176 W vid 2 ohm, vilket överträffar tillverkarens angivna effektvärden med god marginal. Vid bryggkoppling uppmättes dessutom 352 W vid 4 ohm. Även distorsionsmätningarna visade mycket goda resultat, med endast 0,005 % THD+N vid 5 W.

I lyssningstestet fick SX-FOUR beröm för sin rena och naturliga ljudåtergivning. Tidningen framhöll särskilt hur väl slutsteget återger röster och akustiska instrument, med god detaljrikedom, naturliga klangfärger och kraftfull dynamik.

SX-FOUR placerades i Oberklasse och fick mycket goda omdömen för såväl ljudkvalitet som effektresurser och konstruktion.

Flexibelt för både passiva och aktiva högtalarsystem

Med fyra förstärkarkanaler och separata delningsfilter för främre och bakre kanalparet kan SX-FOUR användas i flera olika typer av ljudsystem.

I en traditionell installation kan slutsteget driva fram- och bakhögtalare med gott om effekt och möjlighet att anpassa frekvensområdet efter högtalarnas egenskaper. För den som vill ta ljudkvaliteten ett steg längre kan de fyra kanalerna istället användas till ett aktivt tvåvägssystem, där varje midbas och diskant får en egen förstärkarkanal.

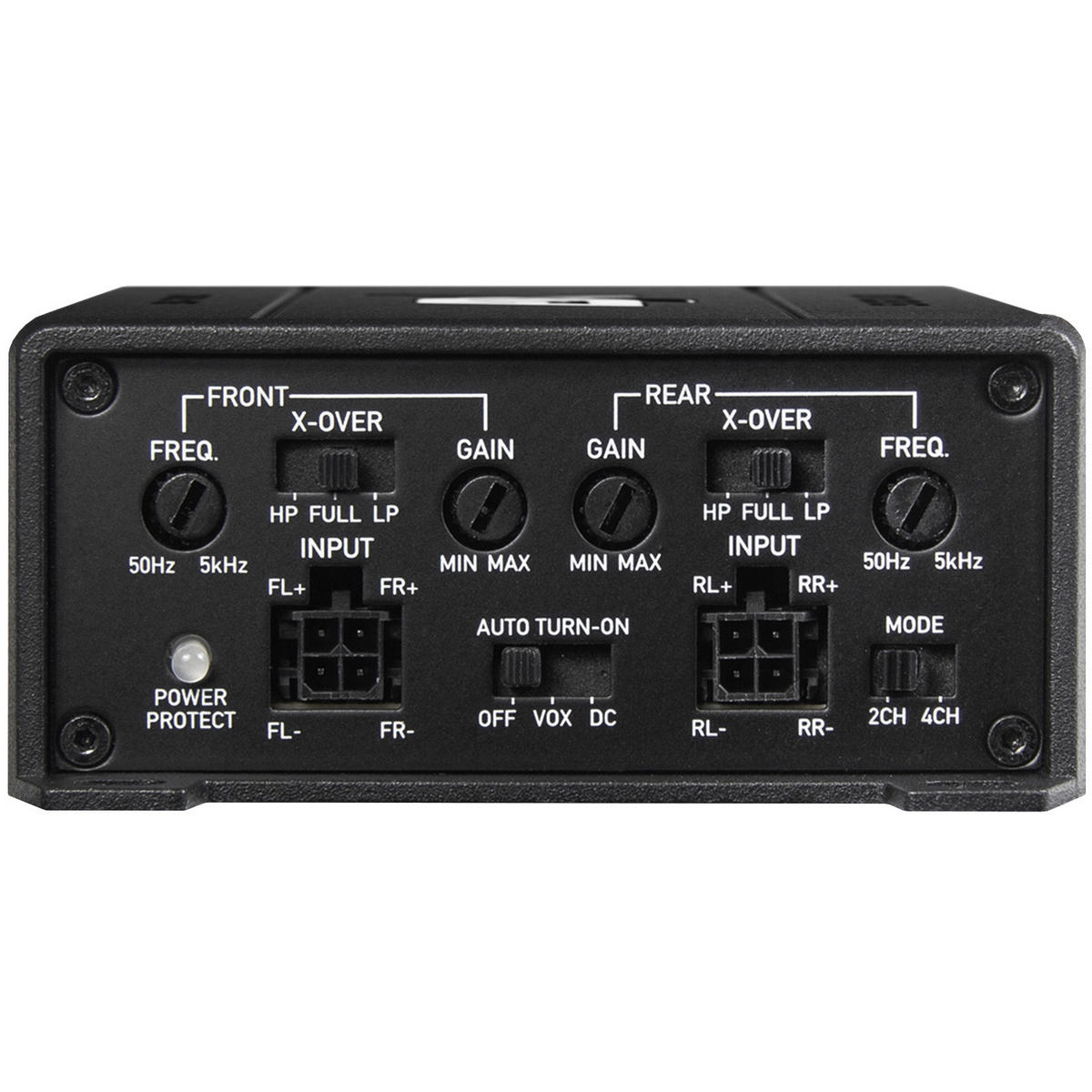

De inbyggda högpass- och lågpassfiltren kan justeras mellan 50 och 5000 Hz och ger goda möjligheter att anpassa delningen mellan exempelvis midbasar och diskanter. Båda kanalparen har separata filter- och nivåinställningar.

SX-FOUR kan även användas i trekanalsläge genom att bryggkoppla det ena kanalparet till 250 W RMS vid 4 ohm. Det gör det möjligt att driva ett framsystem och en subwoofer med ett enda litet slutsteg.

Smidig integration med bilens originalstereo

Förutom traditionella RCA-ingångar har SX-FOUR även högnivåingångar med ESX EPS (Error Protection System). Tekniken är utvecklad för att förbättra kompatibiliteten med moderna originalstereos som övervakar belastningen på högtalarutgångarna.

Den automatiska startfunktionen kan aktiveras genom DC-offset via högnivåingångarna eller signalavkänning via RCA-ingångarna. Det förenklar installationen i bilar där en separat remote-signal saknas.

Med ingångsväljaren kan slutsteget användas med antingen två eller fyra ingångskanaler. I 2CH-läge fördelas en stereosignal till samtliga fyra förstärkarkanaler, medan 4CH-läget möjliggör separat styrning av fram- och bakkanalerna från stereon.

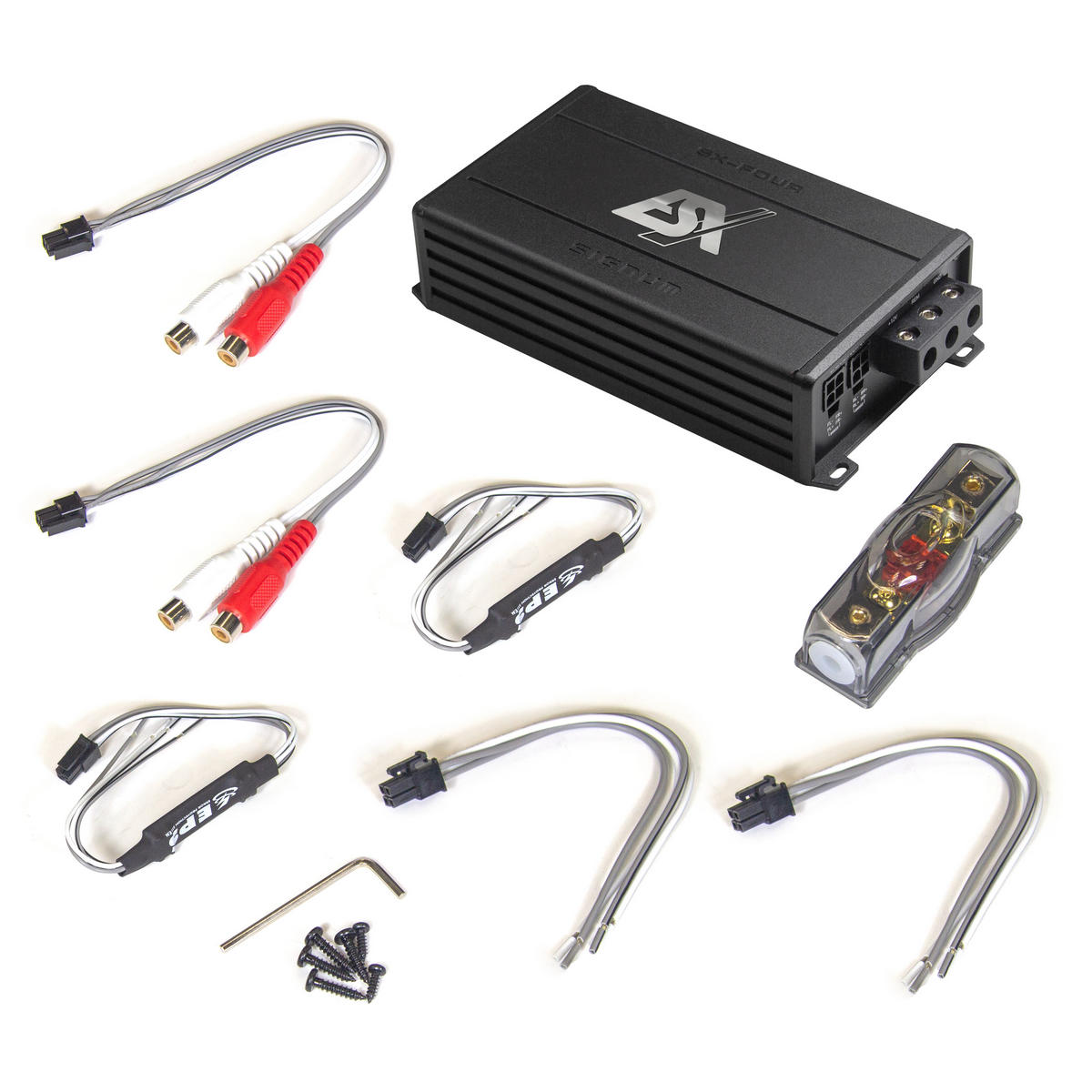

Både RCA- och högnivåkablage medföljer, vilket gör det enkelt att anpassa anslutningen efter bilens befintliga ljudsystem.

Litet format med stora installationsmöjligheter

Med en längd på endast 153 mm, en bredd på 83 mm och en höjd på 38 mm är SX-FOUR betydligt mindre än traditionella fyrkanalsslutsteg med motsvarande effektresurser.

Det gör modellen särskilt intressant för diskreta ljuduppgraderingar där slutsteget ska placeras exempelvis under ett säte, bakom en sidopanel eller i ett annat begränsat utrymme. Den effektiva Class D-konstruktionen och aluminiumchassit hjälper till att hålla värmeutvecklingen nere även vid högre belastning.

Med sin kombination av hög uteffekt, låg distorsion och flexibla delningsfilter är ESX Signum SX-FOUR ett mångsidigt slutsteg för dig som vill bygga ett välspelande ljudsystem utan att använda mer installationsutrymme än nödvändigt.

Leveranstid: 3 – 6 dagar

Artikelnummer: SX-FOUR
