HELIX DSP.3S – Ljudprocessor – 8-kanal

HELIX DSP.3S – 8 kanals ljudprocessor

HELIX DSP.3S representerar den nya definitionen av standarden för digitala signalprocessorer. Kontinuerligt förfinad presenterar denna 8-kanals DSP många detaljförbättringar som tar prestandan till en ny nivå. Förutom den obligatoriska optiska digitala ingången finns nu även en koaxial digital ingång som ger de bästa förutsättningarna för att ansluta högupplösta signalkällor med samplingsfrekvenser upp till 192 kHz. Detta gör DSP.3S till den perfekta basen för moderna ljudsystem där kompakt format kombineras med professionell prestanda.

High-Res ljudupplevelse med 96 kHz sampling

Den kraftfulla 64-bitars audio DSP:n från den senaste Sigma350-generationen tillsammans med genomgående, nativ högupplöst signalbearbetning med 96 kHz samplingsfrekvens samt A/D- och D/A-signalomvandlare från BurrBrown levererar enastående ljudkvalitet. Detta gör DSP.3S perfekt förberedd för bearbetning av High-Res ljudsignaler med en bandbredd på mer än 40 kHz. Ljudbandbredden är inte längre begränsad till vanliga värden som 22 kHz utan tillåter en utökad frekvensrespons som fångar hela det hörbara spektrumet och därutöver.

BurrBrown-omvandlare för transparent ljudåtergivning

Med 1,2 miljarder MAC-operationer per sekund och signalomvandlare från BurrBrown säkerställer DSP.3S att varje detalj i musikens ursprungliga kvalitet bevaras. Den optimerade signalvägen och strömförsörjningen bidrar till ytterligare förbättrad ljudkvalitet genom hela bearbetningskedjan.

ACO – Advanced 32 Bit CoProcessor-plattform

Naturligtvis är DSP.3S också utrustad med den egenutvecklade 32-bitars ACO-plattformen. Denna tar inte bara över alla styrbefallningar blixtsnabbt utan möjliggör också blixtsnabb växling mellan upp till tio möjliga ljudinställningar. Men ACO erbjuder mycket mer – fantastiska ljudeffekter som Augmented Bass Processing, StageXpander och RealCenter är implementerade samt en kanalseparerad Input EQ inklusive Input Signal Analyzer (ISA) för enkel analys och kompensation av insignaler från fabrikshuvudenheter som redan innehåller ljudinställningar från fabrik.

Framtidssäker med inbyggd bootloader

En betydande fördel är den integrerade, nativa bootloadern i CoProcessorn. Den möjliggör mjukvaruuppgraderingar av alla komponenter i DSP:n för att till exempel justera den mikrokontrollerstyrda ADEP.3-kretsen vid framtida modifieringar i diagnosfunktionerna hos fabrikshuvudenheter, eller om enheten ska utökas med ytterligare gränssnitt. Tack vare det nya flash-minnet erbjuder ACO 10 minnesplatser för ljudinställningar istället för de vanliga två.

Praktiska funktioner för maximal anslutbarhet

ADEP.3 – Smart högnivåingång

Moderna fabriksinstallerade bilhuvudenheter har sofistikerade möjligheter att diagnostisera de anslutna högtalarna. Särskilt den senaste generationen av bilhuvudenheter är utrustade med ytterligare övervakningsfunktioner så att felmeddelanden och förlust av specifika funktioner ofta uppträder om en signalprocessor kopplas in – men inte med DSP.3S. Den nya ADEP.3-kretsen (Advanced Diagnostics Error Protection, 3:e generationen) undviker alla dessa problem utan att onödigt belasta högtalarutgångarna på fabrikshuvudenheten under höga volymer.

Smart Control Port – Ny kontaktstandard

Den nya Smart Control Port (SCP) implementerades under utvecklingen av DSP.3S. Detta möjliggör multifunktionell anslutning av tillbehörsprodukter och tar nu även över deras kompletta strömförsörjning. Den solida designen med snap-in-funktion garanterar en stabil anslutning samtidigt som den hjälper till att förhindra kontakt- och kabelskador och underlättar därmed kompakta, utrymmesbesparande installationskoncept.

Omfattande digitala anslutningsmöjligheter

Förutom den smarta högnivåingången med ADEP.3-krets finns både en optisk (upp till 96 kHz) och en koaxial (upp till 192 kHz) digital ingång i SPDIF-format. HEC-sloten möjliggör systemtillägg som Bluetooth HD audio streaming, High Resolution Audio Streaming via USB med mera. Auto Remote-switch och fritt definierbara signalroutningar med separata matriser för line, SPDIF och HEC/AUX ger maximal flexibilitet i systemkonfigurationen.

Avancerade DSP-ljudeffekter

RealCenter – Perfekt centrerad ljudscen

RealCenter är en algoritm utvecklad av Audiotec Fischer som framhäver den musikinformation som finns i både vänster och höger frontkanal för att skapa en unik centersignal. Till skillnad från vanliga metoder där kanalerna bara summeras, styrs intensiteten i centersignalen dynamiskt av det stereofoniska informationsinnehållet. Om endast vänster eller höger kanal levererar en ljudsignal kommer centerkanalen inte att återge någon signal alls. RealCenter möjliggör en unik, bredare ljudscen för både förare och passagerare samtidigt.

Augmented Bass Processing – Dynamisk basoptimering

Audiotec Fischers egenutvecklade Augmented Bass Processing består av Dynamic Bass Enhancement och SubXpander, speciellt utvecklade för att dramatiskt förbättra basåtergivningen från subwoofers. Dynamic Bass Enhancement kombinerar på ett genialiskt sätt maximal djupbas och högsta ljudtryck oavsett musikstil. Beroende på insignalen förstärks det lägre frekvensområdet och gränsfrekvensen för det subsoniska filtret varieras automatiskt. Resultatet är kraftfullare och djupare bas vid låga och medelhöga volymer utan risk för överbelastning. SubXpander kan aktiveras för ännu lägre bas genom att lägga till subharmoniska toner i frekvensområdet 50-100 Hz.

StageXpander – Bredare stereoperspektiv

Beroende på högtalarplaceringen i fordonet kan en mer eller mindre bred stereoljudscen skapas på framsätena. En centerhögtalare kan begränsa den rumsliga återgivningen ytterligare. Här kommer Audiotec Fischers StageXpander in – en ljudeffekt som verkar bryta de akustiska begränsningarna och därmed möjliggör att skapa en mycket bredare stereobas utan att negativt påverka precisionen i lokaliseringen av röster eller instrument. Effekten kan justeras enligt personliga preferenser i fyra steg.

ClarityXpander – Mer transparens i diskanten

Letar du efter mer transparens och substans i diskantåtergivningen? Med ClarityXpander erbjuder Audiotec Fischer rätt verktyg. Korrekt justerad (och därför valbar i tre steg) lägger funktionen till ytterligare övertoner i det övre frekvensområdet – detta är särskilt användbart om de ursprungliga högtalarna saknar lite briljans i diskantresponsen. Den extra diskant-kicken är inte bara tillgänglig för de två frontkanalerna utan också separat justerbar för centerkanalen. Ännu bättre – centerkanalen möjliggör aktivering av en automatisk och dynamisk kontroll så att musik med “massor” av diskant inte tröttnar hörseln.

Smart funktionalitet för modern bilmiljö

Start-Stop-kompatibilitet

Den switchade strömförsörjningen i HELIX DSP.3S säkerställer en konstant intern matningsspänning även om batteriets spänning sjunker till 6 volt under motorstart. Detta är avgörande för moderna bilar med Start-Stop-system.

Power Save Mode

Power Save Mode är inkorporerat i grundinställningen och möjliggör att avsevärt minska strömförbrukningen hos de förstärkare som är anslutna till DSP.3S när ingen insignal finns i mer än 60 sekunder. DSP.3S återaktiverar remote-utgången inom en sekund om en musiksignal kommer. Avstängningstiden kan modifieras eller Power Save Mode kan helt deaktiveras via DSP PC-Tool-programvaran.

Automatisk digital signaldetektering

HELIX DSP.3S möjliggör signalstyrd växling mellan analoga och digitala ingångar. Så snart en insignal detekteras på den optiska eller koaxiala ingången växlar signalprocessorn automatiskt till lämplig ingång. Denna funktion kan deaktiveras i DSP PC-Tool-programvaran, eller så kan du använda en valfri fjärrkontroll för manuell växling.

Kompakt design – fokus på det väsentliga

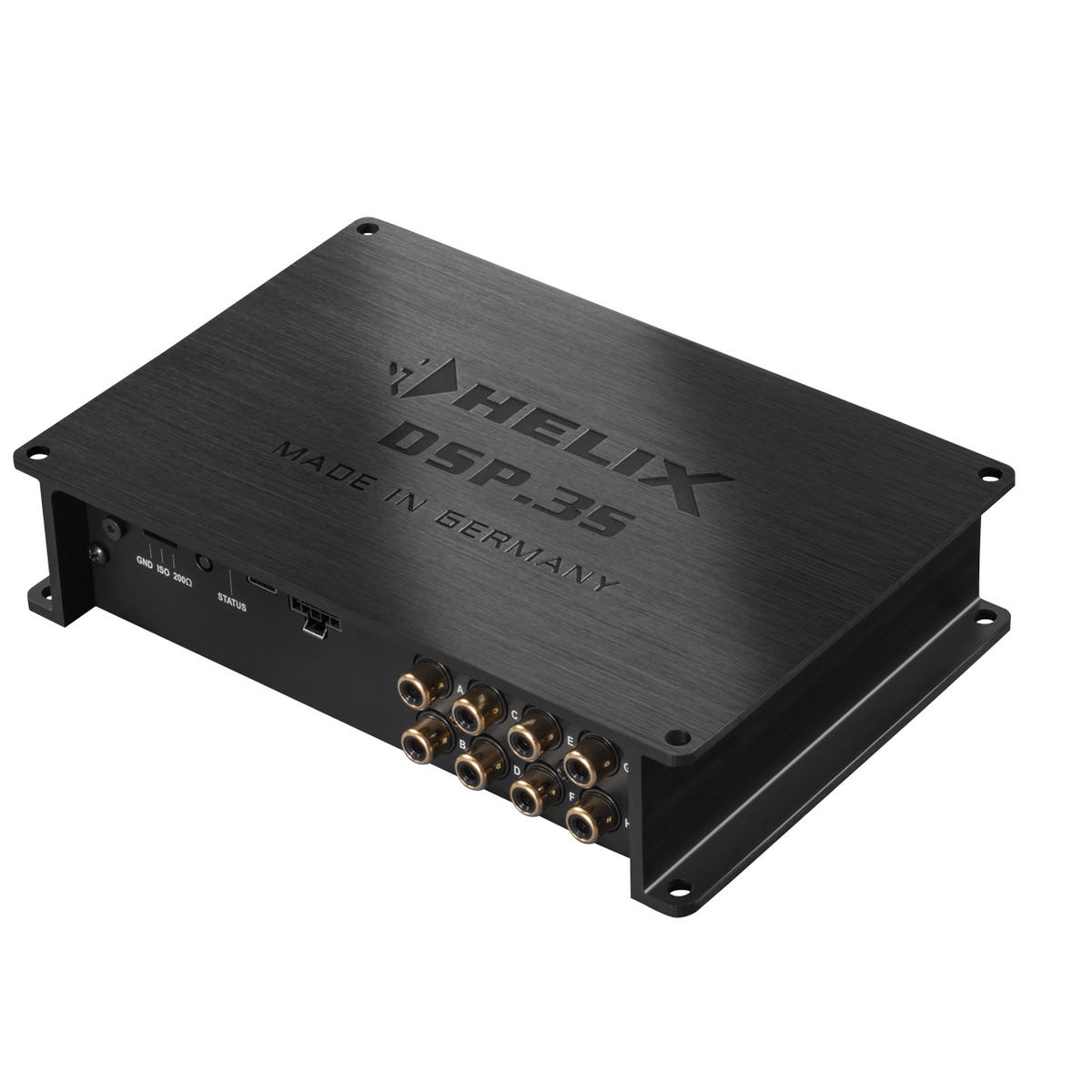

HELIX-typisk ren och mycket kompakt design – därför erbjuder DSP.3S ideala förutsättningar för snabb och enkel integration. Med måtten 40 x 177 x 120 mm passar processorn i nästan alla installationsscenarier utan att kompromissa med prestanda eller funktionalitet.

DSP PC-Tool – Finjustering för högsta krav

Det råder ingen tvekan – HELIX DSP.3S är lätt att konfigurera via den professionella och ändå mycket användarvänliga DSP PC-Tool-programvaran. De många justeringsmöjligheterna lämnar inget att önska och garanterar därmed extremt precis ljudanpassning även med komplexa systemkonfigurationer.

Tekniska specifikationer

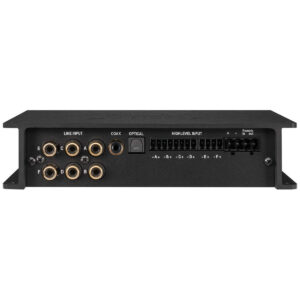

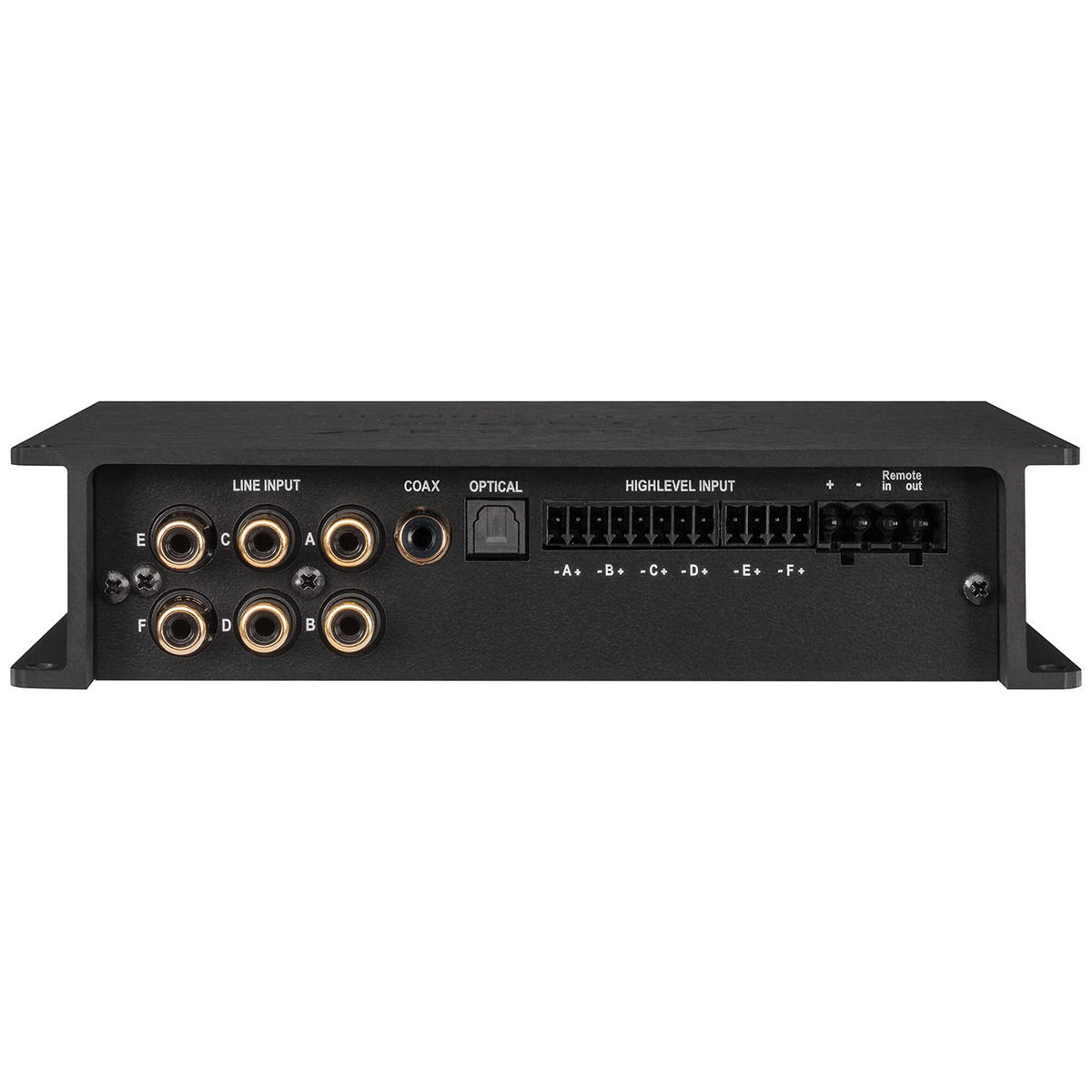

Ingångar

• 6 x RCA
• 6 x Högnivå högtalaringång
• 1 x Optisk SPDIF (12 – 96 kHz)
• 1 x Koaxial SPDIF (12 – 192 kHz)
• 1 x Remote In

Ingångskänslighet

• RCA: 2 – 4 Volt
• Högnivå: 5 – 11 Volt

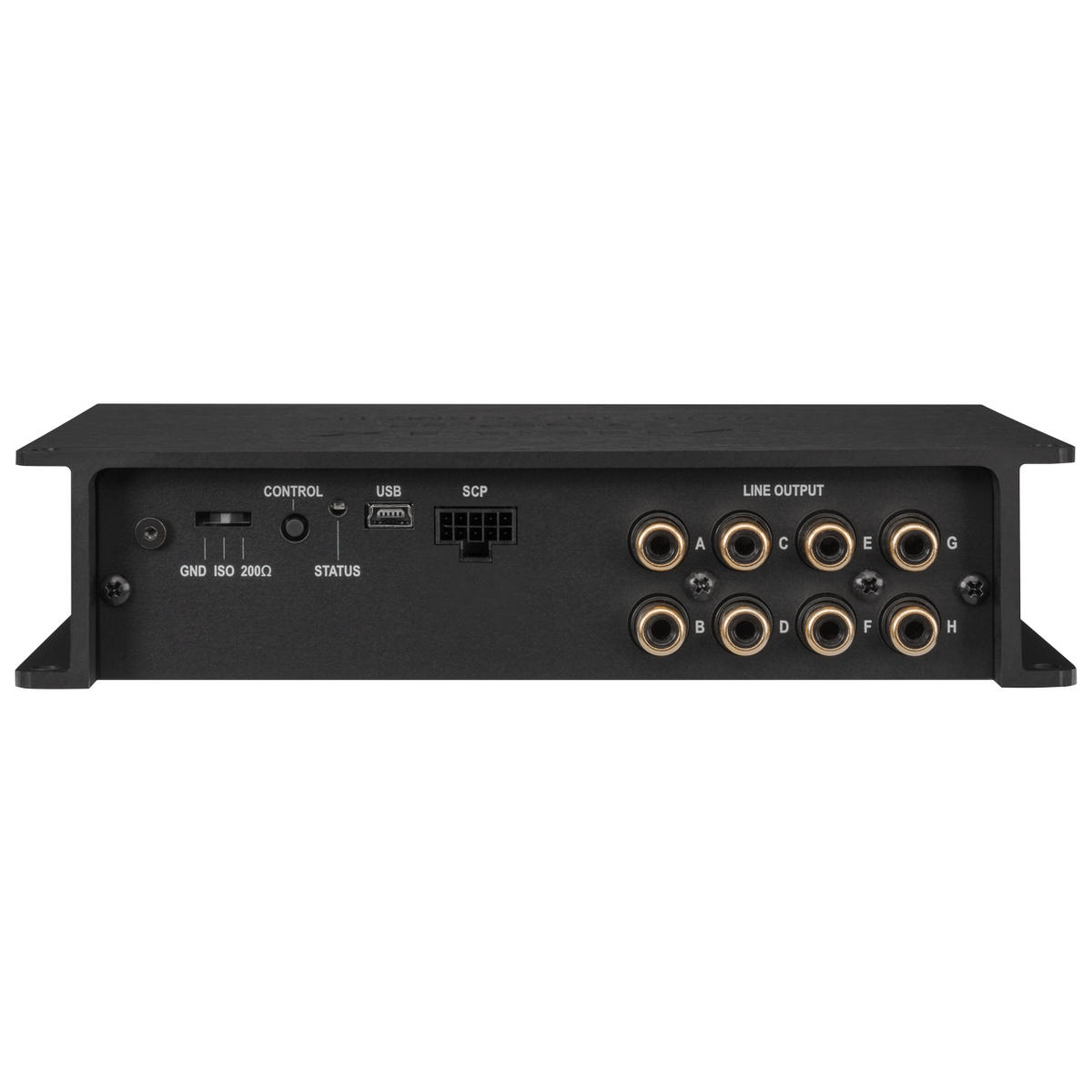

Utgångar

• 8 x RCA
• 1 x Remote Out
• Utgångsspänning: 6 Volt

DSP-prestanda

• Frekvensrespons: 10 Hz – 44 000 Hz
• DSP-upplösning: 64 Bit
• DSP-kraft: 295 MHz (1,2 miljarder MAC-operationer/sekund)
• Samplingsfrekvens: 96 kHz
• DSP-typ: Audio signalprocessor

Signalomvandlare

• A/D: BurrBrown
• D/A: BurrBrown

Ljudkvalitet

• Signal-brusförhållande digital ingång: 112 dB (A-viktat)
• Signal-brusförhållande analog ingång: 107 dB (A-viktat)
• Total harmonisk distorsion (THD+N) digital ingång: < 0,0008 %
• Total harmonisk distorsion (THD+N) analog ingång: < 0,002 %
• IM-distorsion (IMD) digital ingång: < 0,003 %
• IM-distorsion (IMD) analog ingång: < 0,005 %
• Överhörning: > 90 dB

Strömförsörjning

• Driftspänning: 9,6 – 17 Volt (max. 5 sek. ner till 6 Volt)
• Strömförbrukning: DC 12 V ⎓ 3 A max.
• Viloström: < 450 mA
• Max. remote-utgångsström: 500 mA

Övriga funktioner

• HEC-slot för systemtillägg
• Ground lift-switch för att undvika jordloopar
• Smart Control Port (SCP)
• 32 Bit CoProcessor (ACO-plattform)
• ADEP.3-krets
• Auto Remote-switch
• Start-Stop-kompatibilitet ner till 6V matningsspänning
• Power Save Mode
• Automatisk digital signaldetektering

Mått och leverans

• Mått (H x B x D): 40 x 177 x 120 mm
• I förpackningen:
• 1 x DSP.3S
• 1 x Control Input-to-SCP adapter
• 1 x USB-kabel
• 1 x Monteringsmaterial
• 1 x Instruktionsmanual

HELIX DSP.3S är den perfekta lösningen för dig som söker professionell ljudbearbetning i kompakt format. Med 96 kHz sampling, ACO-plattform, omfattande ljudeffekter och smart integration med fabriksljudsystem får du en processor som levererar High-Res prestanda utan att kräva mycket installationsutrymme. Detta är professionell ljudbearbetning där kompakt design möter avancerad teknologi.

Leveranstid: 3 – 6 dagar

Artikelnummer: HELIX-DSP.3S
