HELIX DSP MINI MK2 – Ljudprocessor – 6-kanal

HELIX DSP MINI MK2 – 6 kanals DSP

Den minsta HELIX signalprocessorn får en värdig efterföljare med DSP MINI MK2. Precis som sin föregångare är denna kompakta DSP ett riktigt teknologipaket. En kraftfull 64-bitars audio DSP och BurrBrown-omvandlare kombinerat med 96 kHz samplingsfrekvens och högupplöst ljudbandbredd upp till över 40 kHz ger exceptionell ljudkvalitet. MK2 ligger också på toppnivå när det gäller mätvärden – en högre maximal utgångsspänning på 6 volt, avsevärt ökat signal-brusförhållande och reducerad THD säkerställer perfekt ljud. Detta bevisar att namnet DSP MINI MK2 endast syftar på måtten – när det gäller funktionalitet finns absolut inga kompromisser.

Kraftfull prestanda i miniatyrformat

DSP MINI MK2 är utrustad med en extremt kraftfull 64-bitars audio DSP med 1,2 miljarder MAC-operationer per sekund. Kombinerat med den höga samplingsfrekvensen på 96 kHz och A/D- samt D/A-signalomvandlare från BurrBrown levereras oöverträffad ljudkvalitet. Ljudbandbredden är inte längre begränsad till vanliga värden som 22 kHz utan tillåter en utökad frekvensrespons till mer än 40 kHz. Att fördubbla samplingsfrekvensen kräver betydligt högre DSP-kraft eftersom antalet möjliga aritmetiska operationer halveras – endast implementeringen av den senaste DSP-chip-generationen möjliggör att höja samplingsfrekvensen till 96 kHz samtidigt som nya funktioner läggs till.

Förbättrade mätvärden för perfekt ljud

MK2-versionen imponerar med avsevärt förbättrade tekniska specifikationer jämfört med föregångaren. Den högre maximala utgångsspänningen på 6 volt, det betydligt ökade signal-brusförhållandet på 112 dB (digital ingång) och 107 dB (analog ingång) samt den reducerade harmoniska distorsionen på mindre än 0,0008% (digital) och 0,002% (analog) säkerställer kristallklar ljudåtergivning utan störningar.

ACO – Advanced 32 Bit CoProcessor-plattform

Naturligtvis är DSP MINI MK2 baserad på ACO-plattformen med 32-bitars CoProcessor, som inte bara hanterar alla styrbefallningar med otrolig hastighet utan också möjliggör egenutvecklade ljudeffekter som Augmented Bass Processing eller RealCenter och, sist men inte minst, en kanalseparerad Input EQ inklusive Input Signal Analyzer (ISA). I motsats till den tidigare 8-bitars generationen uppnår denna MCU betydligt högre hastigheter när det gäller växling mellan inställningar och datakommunikation med DSP PC-Tool-programvaran.

10 minnesplatser och framtidssäkerhet

Tack vare det nya flash-minnet erbjuder ACO 10 minnesplatser för ljudinställningar istället för de vanliga två. Den integrerade, nativa bootloadern i CoProcessorn möjliggör mjukvaruuppgraderingar av alla komponenter i DSP:n för att till exempel justera den mikrokontrollerstyrda ADEP.3-kretsen vid framtida modifieringar i fabrikshuvudenheternas diagnosfunktioner, eller om enheten ska utökas med ytterligare gränssnitt.

Sömlös integration i minsta utrymmen

Smart Control Port – Innovativ kontaktlösning

Eftersom installationsutrymmet för ljudsystem i moderna fordon blir alltmer begränsat, blir anslutningen av enskilda komponenter mer komplicerad och ställer hållbarheten hos kontakter och kablar på prov. Smart Control Port (SCP) i DSP MINI MK2 möjliggör multifunktionell anslutning av tillbehörsprodukter och tar nu även över deras kompletta strömförsörjning. Den solida designen med snap-in-funktion garanterar en stabil anslutning samtidigt som den hjälper till att förhindra kontakt- och kabelskador och underlättar därmed kompakta, utrymmesbesparande installationskoncept.

ADEP.3 – Smart högnivåingång

Den intelligenta högnivåingången med ADEP.3-krets (Advanced Diagnostics Error Protection, 3:e generationen) undviker problem med moderna fabriksinstallerade bilhuvudenheter som har sofistikerade diagnostikfunktioner. ADEP.3 förhindrar felmeddelanden och förlust av specifika funktioner som ofta uppträder när en signalprocessor kopplas in, utan att onödigt belasta högtalarutgångarna på fabrikshuvudenheten under höga volymer.

Allt ombord trots minsta format

Utrustningspaketet gör det klart att namnet DSP MINI MK2 endast hänvisar till måtten. Auto Remote-switch, en optisk ingång samt HELIX Extension Card-sloten (HEC-slot) för systemtillägg som Bluetooth HD eller High Resolution audio streaming via USB är naturligtvis en del av grundfunktionerna. Fritt definierbar signalroutning med separata matriser för line, SPDIF och HEC/AUX ger maximal flexibilitet trots den kompakta storleken.

Avancerade DSP-ljudeffekter

RealCenter – Perfekt centrerad ljudscen

RealCenter är en algoritm utvecklad av Audiotec Fischer som framhäver den musikinformation som finns i både vänster och höger frontkanal för att skapa en unik centersignal. Till skillnad från vanliga metoder där kanalerna bara summeras, styrs intensiteten i centersignalen dynamiskt av det stereofoniska informationsinnehållet. RealCenter möjliggör en unik, bredare ljudscen för både förare och passagerare samtidigt utan nackdelarna med en konventionell centerkanal.

Augmented Bass Processing – Dynamisk basoptimering

Audiotec Fischers egenutvecklade Augmented Bass Processing består av Dynamic Bass Enhancement och SubXpander, speciellt utvecklade för att dramatiskt förbättra basåtergivningen från subwoofers. Dynamic Bass Enhancement kombinerar på ett genialiskt sätt maximal djupbas och högsta ljudtryck oavsett musikstil. Beroende på insignalen förstärks det lägre frekvensområdet och gränsfrekvensen för det subsoniska filtret varieras automatiskt. Resultatet är betydligt kraftfullare och djupare bas vid låga och medelhöga volymnivåer utan risk för överbelastning. SubXpander kan aktiveras för ännu lägre bas genom att lägga till subharmoniska toner i frekvensområdet 50-100 Hz.

StageXpander – Bredare stereoperspektiv

StageXpander är en ljudeffekt som verkar bryta de akustiska begränsningarna och därmed möjliggör att skapa en mycket bredare stereobas utan att negativt påverka precisionen i lokaliseringen av röster eller instrument. Effekten kan justeras enligt personliga preferenser i fyra steg.

ClarityXpander – Mer transparens i diskanten

Med ClarityXpander erbjuder Audiotec Fischer rätt verktyg för mer transparens och substans i diskantåtergivningen. Korrekt justerad (valbar i tre steg) lägger funktionen till ytterligare övertoner i det övre frekvensområdet – särskilt användbart om de ursprungliga högtalarna saknar lite briljans. Den extra diskant-kicken är tillgänglig för de två frontkanalerna och separat justerbar för centerkanalen, som även kan aktiveras med automatisk och dynamisk kontroll.

Smart funktionalitet för modern bilmiljö

Start-Stop-kompatibilitet

Den switchade strömförsörjningen i HELIX DSP MINI MK2 säkerställer en konstant intern matningsspänning även om batteriets spänning sjunker till 6 volt under motorstart – avgörande för moderna bilar med Start-Stop-system.

Power Save Mode och automatisk signaldetektering

Power Save Mode minskar avsevärt strömförbrukningen hos anslutna förstärkare när ingen insignal finns i mer än 60 sekunder. DSP MINI MK2 återaktiverar remote-utgången inom en sekund om en musiksignal kommer. Automatisk digital signaldetektering möjliggör signalstyrd växling mellan analoga och digitala ingångar så snart en signal detekteras på den optiska ingången.

Ultrakompakt design – maximal flexibilitet

Med måtten 40 x 177 x 104 mm är DSP MINI MK2 den perfekta lösningen när installationsutrymmet är begränsat men prestanda inte får kompromissas. Den mycket kompakta designen möjliggör enkel integration i fordonet även på de mest utmanande platserna.

DSP PC-Tool – Enkel konfiguration

HELIX DSP MINI MK2 är lätt att konfigurera via den intuitiva DSP PC-Tool 6-programvaran. De många justeringsmöjligheterna garanterar extremt precis ljudanpassning även med komplexa systemkonfigurationer.

Tekniska specifikationer

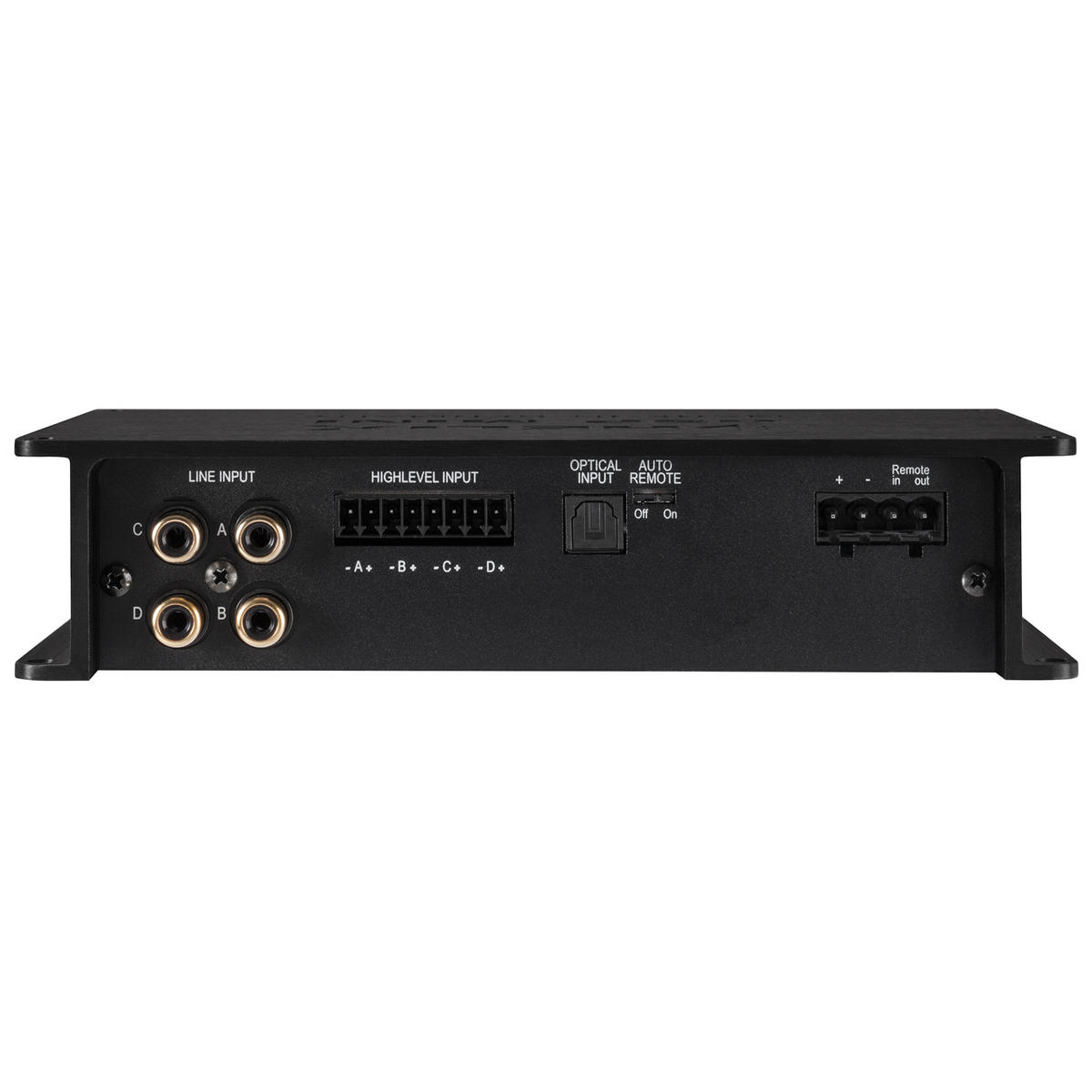

Ingångar

• 4 x RCA
• 4 x Högnivå högtalaringång
• 1 x Optisk SPDIF (12 – 96 kHz)
• 1 x Remote In

Ingångskänslighet

• RCA: 2 – 4 Volt
• Högnivå: 5 – 11 Volt

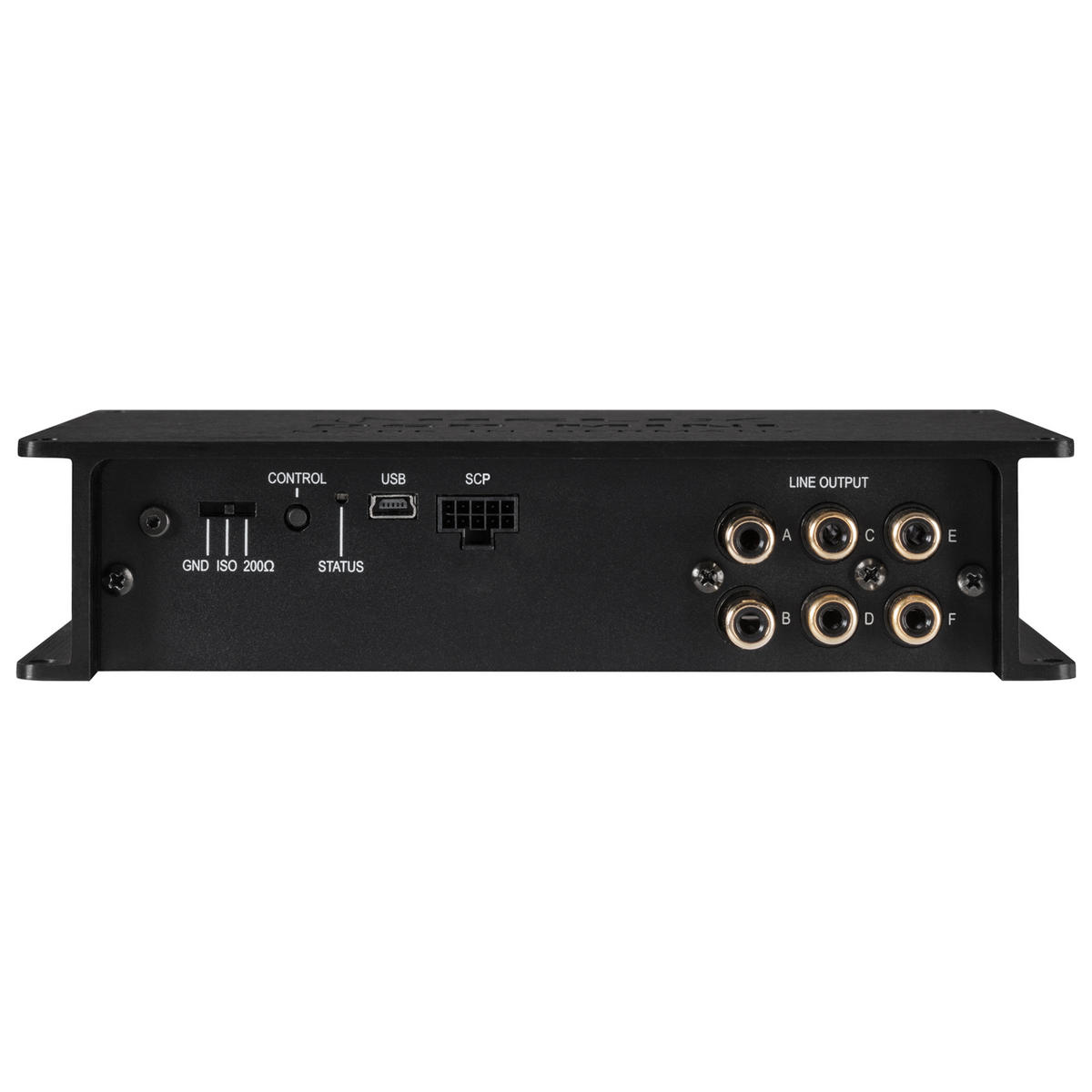

Utgångar

• 6 x RCA
• 1 x Remote Out
• Utgångsspänning: 6 Volt

DSP-prestanda

• Frekvensrespons: 10 Hz – 44 000 Hz
• DSP-upplösning: 64 Bit
• DSP-kraft: 295 MHz (1,2 miljarder MAC-operationer/sekund)
• Samplingsfrekvens: 96 kHz
• DSP-typ: Audio signalprocessor

Signalomvandlare

• A/D: BurrBrown
• D/A: BurrBrown

Ljudkvalitet

• Signal-brusförhållande digital ingång: 112 dB (A-viktat)
• Signal-brusförhållande analog ingång: 107 dB (A-viktat)
• Total harmonisk distorsion (THD+N) digital ingång: < 0,0008 %
• Total harmonisk distorsion (THD+N) analog ingång: < 0,002 %
• IM-distorsion (IMD) digital ingång: < 0,003 %
• IM-distorsion (IMD) analog ingång: < 0,005 %
• Överhörning: > 90 dB

Strömförsörjning

• Driftspänning: 9,6 – 17 Volt (max. 5 sek. ner till 6 Volt)
• Strömförbrukning: DC 12 V ⎓ 3 A max.
• Viloström: < 480 mA
• Max. remote-utgångsström: 500 mA

Övriga funktioner

• HEC-slot för systemtillägg
• Ground lift-switch för att undvika jordloopar
• Smart Control Port (SCP)
• 32 Bit CoProcessor (ACO-plattform)
• ADEP.3-krets
• Auto Remote-switch
• Start-Stop-kompatibilitet ner till 6V matningsspänning
• Power Save Mode
• Automatisk digital signaldetektering

Mått och leverans

• Mått (H x B x D): 40 x 177 x 104 mm
• I kartongen:
• 1 x DSP MINI MK2
• 1 x Control Input-to-SCP adapter
• 1 x USB-kabel
• 1 x Monteringsmaterial
• 1 x Instruktionsmanual

HELIX DSP MINI MK2 är den perfekta lösningen när installationsutrymmet är begränsat men du inte vill kompromissa med ljudkvalitet eller funktionalitet. Med 96 kHz sampling, ACO-plattform, BurrBrown-omvandlare och omfattande ljudeffekter i ultrakompakt format får du professionell ljudbearbetning som passar överallt. Detta är beviset på att storhet inte kräver stort utrymme.
