Helix ISM 400.2DSP – Inbyggnads slutsteg med DSP

HELIX IMPACT ISM 400.2DSP – basförstärkare med DSP för moderna originalsystem

Att lägga till en bas i en modern bil kan kräva mer än ett vanligt slutsteg. Originalstereon eller bilens fabriksmonterade förstärkare kan redan ha ändrat ljudsignalen, filtrerat bort djupbas eller övervaka vilka högtalare som är anslutna. HELIX IMPACT ISM 400.2DSP är utvecklad för att hantera just sådana utmaningar och lägga till en aktiv baslösning utan att bilens originalsystem behöver bytas ut.

Modulen kombinerar en tvåkanalig basförstärkare med en inbyggd DSP. Den kan anslutas till en lämplig högnivåsignal från bilens ljudsystem och levererar upp till 2 × 200 W RMS vid 2 ohm. Med upp till 32 V RMS i högnivåingången är den byggd för att kunna ta emot en kraftig signal från en originalförstärkare – en viktig egenskap i bilar med mer avancerade ljudsystem.

Hjälper till att hantera en färdigbehandlad originalsignal

I ljudsystem från exempelvis Harman/Kardon, Bose och liknande kan signalen till bilens högtalare redan vara justerad för bilens originalhögtalare. Det kan innebära att basnivån förändras med volymen eller att de lägsta frekvenserna har filtrerats bort. Om man bara ansluter en basförstärkare till en sådan signal kan resultatet därför bli svagt eller ojämnt.

ISM 400.2DSP har AISA, en signalanalysator som hjälper till att undersöka originalsystemets signal. Tillsammans med InputEQ kan ingångssignalen analyseras och korrigeras innan den går vidare till basen. Det ger installatören verktyg att hantera en signal som redan har fått sin egen EQ från bilen.

DeepImpact är en annan central funktion. Den kan kompensera för djupbas som försvunnit när originalsystemet filtrerat signalen med högpassfilter. Algoritmen anpassar sig efter musiken och kan även förstärka det lägre basområdet när ljudspåret saknar kraft längst ned. På så sätt kan baslådan bidra med ett djupare fundament även när originalsignalen inte innehåller hela det ursprungliga basregistret.

DSP-justering för bilen och baslådan

Med DSP PC-Tool 6 kan basen ställas in efter bilens akustik, baslådans placering och önskad ljudkaraktär. För IMPACT-baslådor finns färdiga inställningar att utgå från. TuneEQ kan automatisera EQ-justering utifrån mätning med en kompatibel mätmikrofon, vilket gör det lättare att få basen att samspela med resten av systemet.

Augmented Bass Processing innehåller bland annat Dynamic Bass Enhancement, som dynamiskt påverkar djupbasen och subsonicfiltret beroende på insignalen. Tanken är att ge mer basfundament vid lägre och medelhöga nivåer samtidigt som elementet skyddas mot överdrivet membranutslag vid högre nivåer. Funktionen SubXpander kan också lägga till subharmoniska toner för den som vill förstärka upplevelsen av djupbas ytterligare.

Integrering med bilens elektronik

ADEP.3 är utvecklad för att underlätta anslutning till moderna originalstereos som övervakar högtalarutgångarna. Sådan övervakning kan annars ge felmeddelanden eller påverkas när extra utrustning kopplas in. Högnivåingången har även automatisk start via musiksignalen, så separat remote-signal inte alltid behövs.

För system där det redan finns en extern DSP kan DirectDSP skicka insignalen vidare till förstärkardelen utan ISM-modulens DSP-bearbetning. Funktionen gör att modulen även kan användas som basförstärkare i en installation där signalen redan har behandlats på annat håll.

Redo för start/stopp, hybrid och elbil

Strömförsörjningen är anpassad för moderna bilars elsystem och klarar en inspänning upp till 18 V. Det gör ISM 400.2DSP lämpad även för hybrid- och elbilar med högre systemspänning. Den är start/stopp-kompatibel och kan hantera kortvariga spänningsfall ned till 6 V i upp till fem sekunder, exempelvis i samband med motorstart.

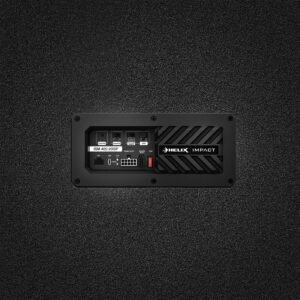

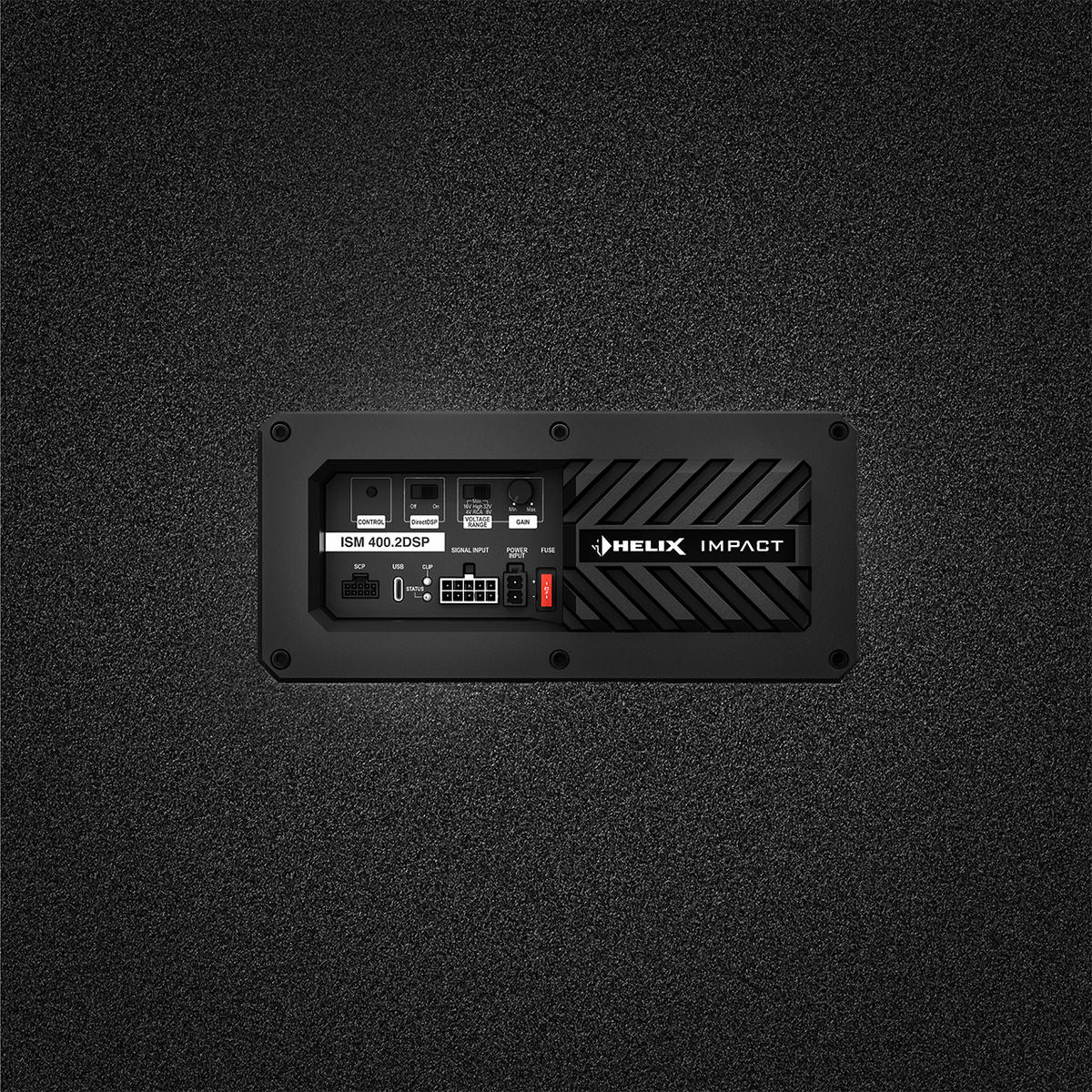

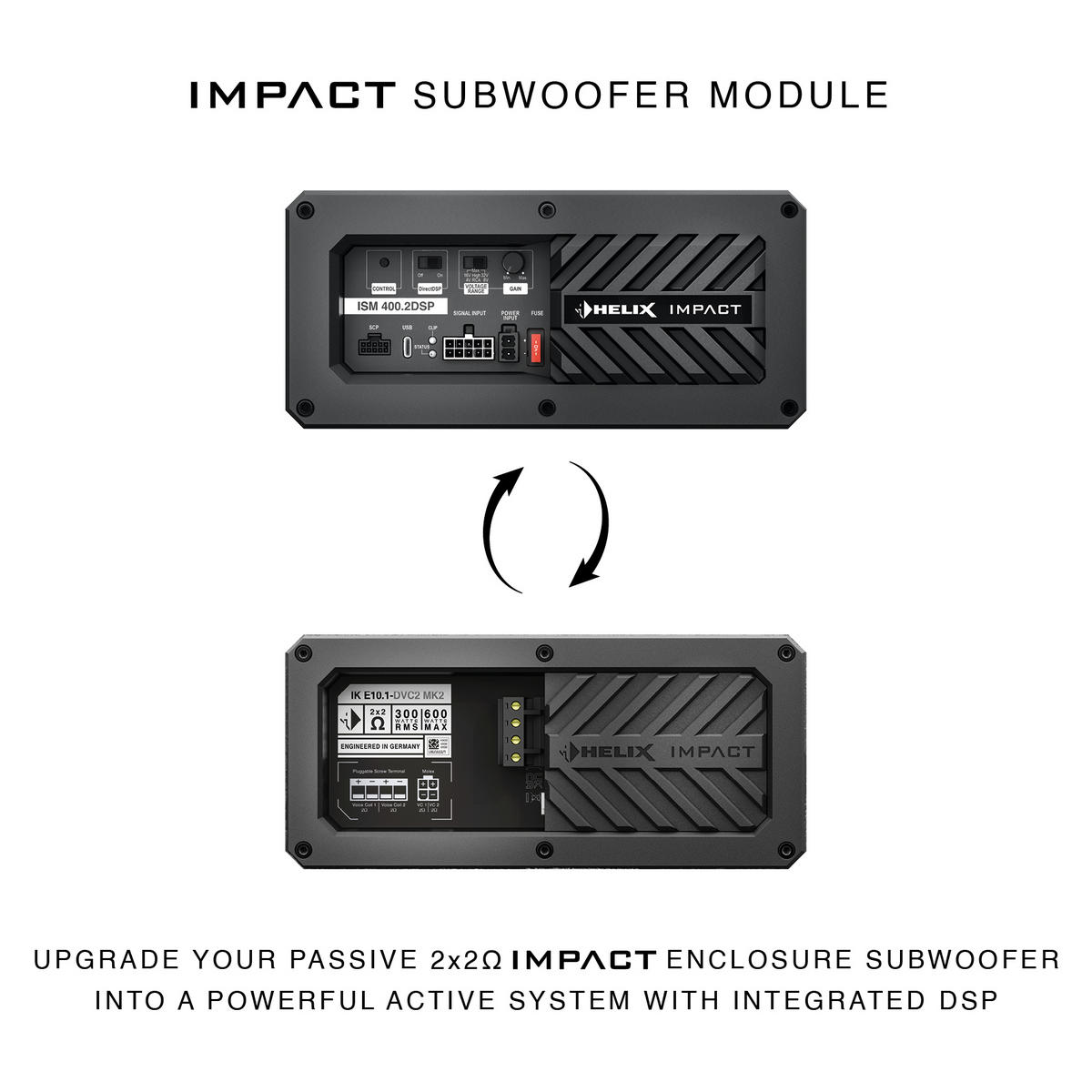

Modulen kan också byggas in direkt i en kompatibel ISM-förberedd HELIX-baslåda genom att den passiva anslutningsterminalen byts ut mot förstärkarmodulen. Då får man en aktiv baslösning med förstärkare och DSP samlade på lådan.

Tekniska specifikationer

• Typ: Tvåkanalig basförstärkarmodul med enkanalig DSP
• Förstärkarteknik: Class HD
• Uteffekt RMS vid högst 1 % THD+N, 50 Hz:
  • 2 × 130 W vid 4 ohm
  • 2 × 200 W vid 2 ohm
• Maximal uteffekt: Upp till 460 W RMS vid 2 × 2 ohm, angivet vid högst 10 % THD+N
• Ingångar: 2 × RCA och 2 × högnivå
• Ingångskänslighet RCA: 0,4–4 V eller 0,8–8 V
• Ingångskänslighet högnivå: 1,6–16 V eller 3,2–32 V RMS
• Utgångar: 2 × högtalarutgång och 1 × AISA-signalsutgång
• DSP-upplösning: 64 bit
• Samplingsfrekvens: 48 kHz
• Funktioner: AISA, InputEQ, ADEP.3, DeepImpact, TuneEQ, Augmented Bass Processing, DirectDSP, DLC, RTC och automatisk påslagning via musiksignal
• Driftspänning: 10,5–18 V; klarar kortvarigt spänningsfall ned till 6 V i upp till 5 sekunder
• Maximal strömförbrukning: 45 A vid 12 V
• Tomgångsström: 260 mA
• Säkring: 1 × 40 A LP-Mini
• Mått (H × B × D): 54 × 231 × 105 mm

Leveranstid: 3 – 6 dagar

Artikelnummer: ISM 400.2DSP
