HELIX NEXT DSP ULTRA XT – Ljudprocessor – 16-kanal

HELIX DSP ULTRA XT – 16-kanals High End-DSP med kompromisslös ljudkvalitet

HELIX DSP ULTRA XT är en avancerad 16-kanals digital signalprocessor för dig som ställer höga krav på både ljudkvalitet och möjligheten att finjustera bilens ljudsystem. Med exklusiva ESS SABRE-omvandlare, extremt låg distorsion och kraftfull 64-bitars signalbehandling skapar den förutsättningar för en ren, dynamisk och detaljrik musikåtergivning.

Med 16 individuellt bearbetade utgångskanaler finns stora möjligheter att bygga avancerade aktiva ljudsystem där varje högtalare kan anpassas efter bilens akustik. Samtidigt gör de omfattande anslutningsmöjligheterna att DSP ULTRA XT passar lika bra för integration med moderna originalsystem som för renodlade High End-installationer med separata signalkällor och slutsteg.

DSP ULTRA XT tillhör Helix nya NEXT-generation och är utvecklad och tillverkad i Tyskland, med särskilt fokus på signalrenhet, flexibilitet och komponentkvalitet.

Tekniska specifikationer

• Typ: 16-kanals digital signalprocessor (DSP)
• DSP-processorer: 2 × 64-bitars fixed-point
• DSP-klockfrekvens: 2 × 295 MHz
• Beräkningskapacitet: 2,4 miljarder MAC-operationer/sekund
• Intern samplingsfrekvens: 96 kHz
• A/D-omvandlare: ESS ES9841Q med HyperStream IV och SABRE
• D/A-omvandlare: ESS ES9081Q med HyperStream IV och SABRE HiFi
• Frekvensomfång: 10–44 000 Hz
• Maximal utgångsspänning: 8 V RMS
• Signal/brusförhållande, digital ingång: 128 dB
• Signal/brusförhållande, analog ingång: 116 dB
• Distorsion (THD+N), digital ingång: ≤ 0,0003 %
• Distorsion (THD+N), analog ingång: ≤ 0,0004 %
• Kanalseparation: > 100 dB vid 10 kHz
• Styrprocessor: 32-bitars ACO (Advanced CoProcessor)
• Intern kanalstruktur: 12 ingångskanaler, 8 virtuella kanaler och 16 utgångskanaler
• Programvara: DSP PC-Tool 6
• Driftspänning: 9,6–18 V
• Mått (B × D × H): 255,6 × 170 × 55 mm

Anslutningar

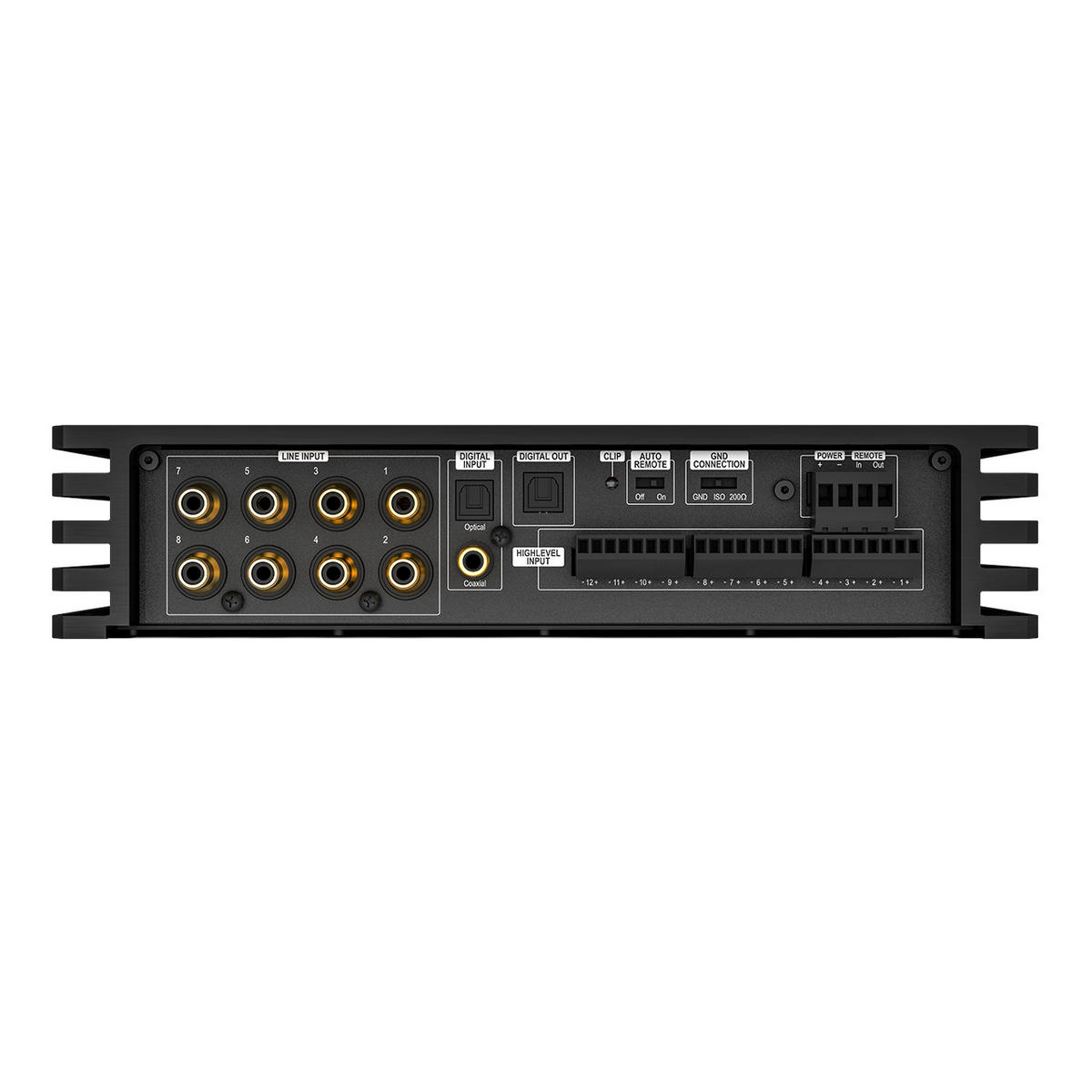

• 8 × RCA-lågnivåingångar (1–8 V)
• 12 × högnivåingångar (4–32 V)
• 1 × optisk SPDIF-ingång (24–96 kHz)
• 1 × koaxial SPDIF-ingång (24–192 kHz)
• 1 × USB-C med USB PerfectStream (upp till 192 kHz / 32 bit)

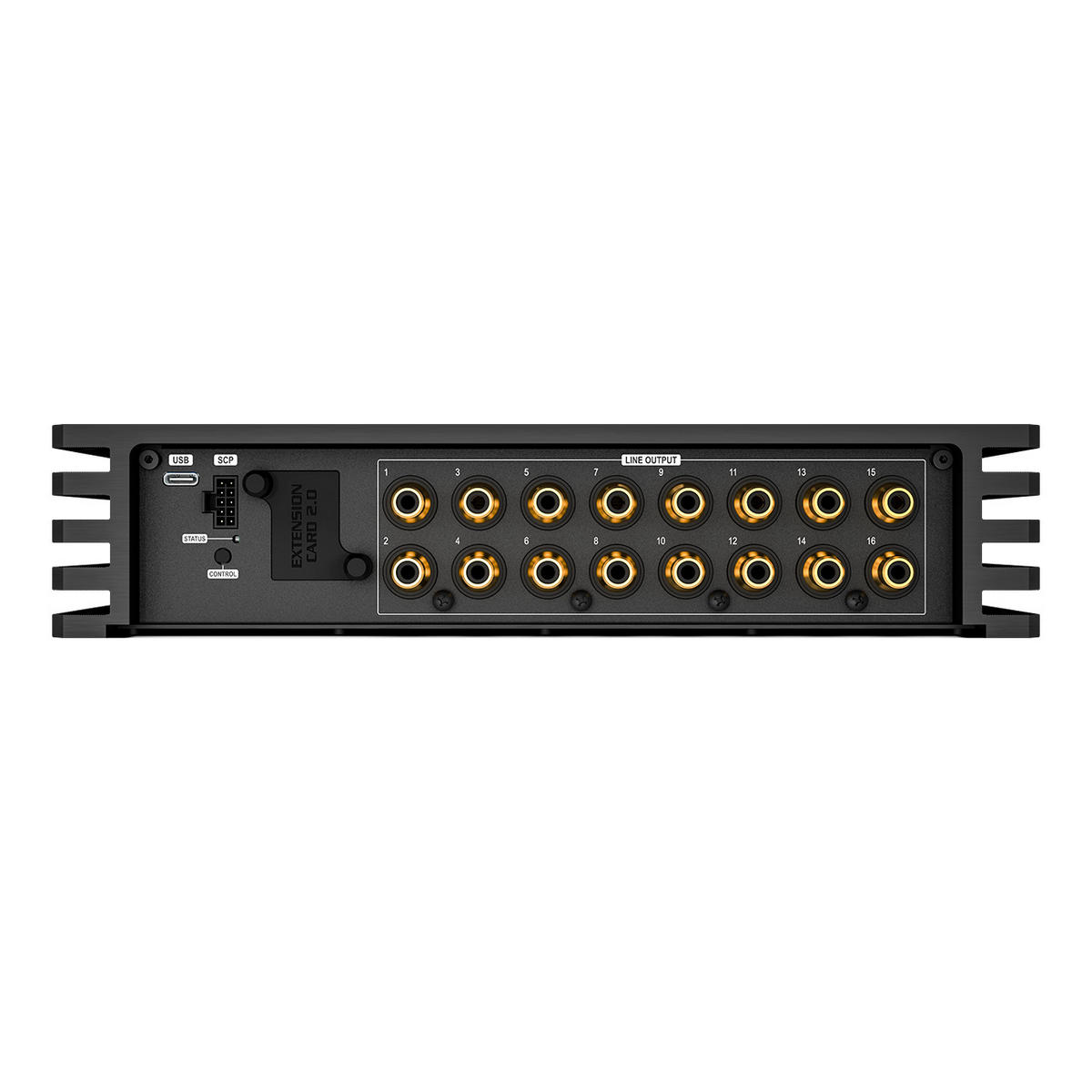

• 16 × RCA-lågnivåutgångar (8 V)
• 1 × optisk SPDIF-utgång (96 kHz)
• 1 × Remote Out
• 1 × Extension Card 2.0-plats
• 1 × Smart Control Port (SCP)

ESS SABRE – signalomvandling i High End-klass

En av de viktigaste egenskaperna hos DSP ULTRA XT är de avancerade signalomvandlarna från ESS Technology. A/D-omvandlarna ES9841Q och D/A-omvandlarna ES9081Q använder HyperStream IV-arkitektur och SABRE-teknik, utvecklad för hög dynamik, låg brusnivå och mycket låg distorsion.

För lyssnaren innebär det bättre förutsättningar att bevara musikens finaste detaljer, från subtila nyanser i röster och instrument till snabba dynamiska förändringar. Det höga signal/brusförhållandet på upp till 128 dB bidrar samtidigt till en mycket låg brusnivå, även i anläggningar med högupplösta högtalare och kraftfulla slutsteg.

En genomarbetad analog signalväg

För att verkligen utnyttja potentialen i ESS-omvandlarna har Audiotec Fischer lagt stor omsorg på den analoga elektroniken. Signalvägen innehåller specialutvecklade kopplingskondensatorer med mycket låga förluster, precisionsmotstånd med endast 0,1 % tolerans samt lågbrusiga SoundPlus-operationsförstärkare från Texas Instruments.

Varje A/D- och D/A-omvandlare har dessutom en separat, noggrant reglerad strömförsörjning för att minimera störningar och påverkan mellan kretsarna. Även ingångssteget är särskilt konstruerat för att effektivt undertrycka störningar som kan förekomma i bilens elektriska miljö.

Det är den här typen av genomtänkta konstruktionslösningar som skiljer en DSP i High End-klassen från enklare signalprocessorer. Inte bara möjligheten att justera ljudet, utan att göra det med så liten påverkan på originalsignalen som möjligt.

TwinDSP Power – kraftfull signalbehandling

DSP ULTRA XT använder två 64-bitars ljudprocessorer med en sammanlagd beräkningskapacitet på 2,4 miljarder MAC-operationer per sekund. Den höga processorkapaciteten ger utrymme för avancerad ljudbehandling med individuella inställningar av bland annat delningsfilter, equalizer, nivåer och tidskompensering.

Med Virtual Channel Processing (VCP) kan signaler från flera ingångar kombineras, bearbetas och fördelas vidare till de 16 utgångskanalerna. De åtta virtuella kanalerna förenklar dessutom hanteringen av komplexa aktiva högtalarsystem och gör det möjligt att använda gemensamma inställningar för flera utgångar.

USB PerfectStream – digital ljudöverföring via USB-C

Med USB PerfectStream kan högupplöst ljud skickas direkt till DSP:n från exempelvis en dator eller kompatibel smartphone. USB-C-anslutningen stöder förlustfri digital ljudöverföring med upp till 192 kHz / 32 bit, vilket gör det möjligt att använda externa digitala ljudkällor utan en separat D/A-omvandlare före DSP:n.

USB-anslutningen är dessutom dubbelriktad och kan användas för musikuppspelning, signalanalys med AISA och konfigurering via DSP PC-Tool 6. Dessa funktioner kan användas samtidigt, vilket underlättar både installation och avancerad ljudjustering.

Utvecklad för moderna bilars originalsystem

DSP ULTRA XT har hela 12 högnivåingångar som klarar signalspänningar på upp till 32 V RMS. Det gör den särskilt lämplig för bilar med avancerade originalmonterade ljudsystem där flera individuellt förstärkta högtalarsignaler behöver samlas och bearbetas.

Den integrerade ADEP.3-kretsen förbättrar kompatibiliteten med bilarnas övervakning av högtalarutgångarna och minskar risken för felmeddelanden när ett eftermarknadssystem ansluts.

Med Advanced Input Signal Analyzer (AISA) och InputEQ kan man dessutom analysera och korrigera frekvensgång och filter som redan finns inbyggda i bilens originalsystem. På så sätt kan man skapa en bättre utgångspunkt för den fortsatta ljudjusteringen.

Avancerad ljudjustering med DSP PC-Tool 6

HELIX DSP ULTRA XT konfigureras med Audiotec Fischers DSP PC-Tool 6, som erbjuder omfattande möjligheter att anpassa ljudet efter bilens akustiska förutsättningar och lyssnarens önskemål.

Förutom traditionell DSP-justering finns avancerade funktioner som TuneEQ för automatiserad frekvenskorrigering, RealCenter för intelligent centerkanalshantering och Augmented Bass Processing för dynamisk basbehandling.

Den separata 32-bitars ACO-processorn hanterar systemfunktionerna och möjliggör snabb kommunikation med programvaran samt växling mellan upp till tio sparade ljudinställningar.

Flexibla anslutningar och expansionsmöjligheter

Utöver de analoga anslutningarna finns både optisk och koaxial digitalingång samt en optisk digitalutgång. Det gör det möjligt att ansluta digitala signalkällor och föra ljudsignalen vidare digitalt till kompatibla komponenter.

DSP ULTRA XT är även utrustad med en Extension Card 2.0-plats, där separat tillgängliga expansionsmoduler kan ge ytterligare anslutningsmöjligheter, exempelvis Bluetooth HD Audio eller extra analoga ingångar.

Via Smart Control Port (SCP) kan kompatibla Helix-fjärrkontroller och tillbehör anslutas för smidig styrning av ljudsystemet.

Med sin kombination av avancerad signalbehandling, påkostade ljudkomponenter och omfattande anslutningsmöjligheter är HELIX DSP ULTRA XT utvecklad för ljudsystem där målet är högsta möjliga kontroll och ljudkvalitet.
