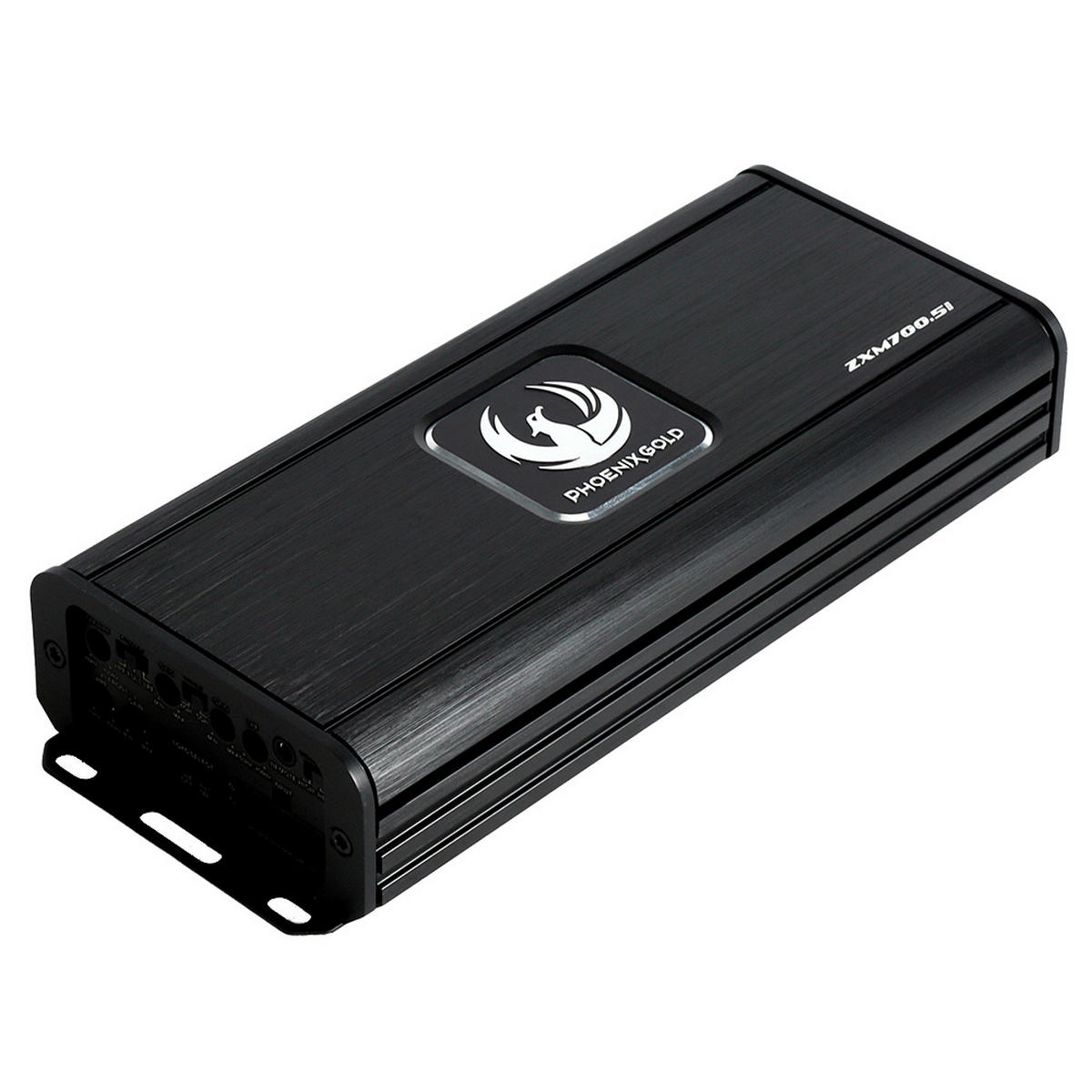

Phoenix Gold ZXM700.5i – 5-kanals slutsteg med smartare OEM-integration

Phoenix Gold ZXM700.5i är ett kompakt 5-kanals Class-D-slutsteg för dig som vill driva ett komplett ljudsystem från ett enda slutsteg. Med fyra kanaler till fram- och bakhögtalare samt en separat kanal till subwoofer levererar det upp till 4 x 100 W + 350 W RMS vid 2 ohm, trots ett chassi som bara är drygt 20 cm långt inklusive fästen.

ZXM700.5i bygger vidare på ZXM700.5 men har framför allt fått flera funktioner som förenklar installation tillsammans med moderna originalstereos. Högnivåingången hanterar signaler upp till 20 V, OIS (OEM Impedance Simulation) hjälper till att ge originalsystemet rätt belastning och du kan välja mellan automatisk start via högnivåsignalen eller vanlig remote-signal.

Tekniska specifikationer

• Typ: 5-kanals Class-D-slutsteg
• Effekt vid 4 ohm: 4 x 60 W + 1 x 230 W RMS
• Effekt vid 2 ohm: 4 x 100 W + 1 x 350 W RMS
• Frekvensomfång fram/bak: 20 Hz – 25 kHz
• Frekvensomfång subwoofer: 10 Hz – 260 Hz
• HP/LP-filter fram/bak: 40 – 400 Hz, 12 dB/oktav
• LP-filter subwoofer: 50 – 250 Hz, 24 dB/oktav
• Bass Boost subwoofer: 0 – 18 dB vid 45 Hz
• THD: <1 %
• Ingångskänslighet: 0,45 – 20 V
• Ingångsläge: 4 eller 5 kanaler
• Högnivåingång: Ja
• OIS – OEM Impedance Simulation: Ja
• Autostart: Ja, valbar Auto Start/Remote Trigger
• Fjärrkontroll för subwoofernivå: Ingår
• Arbetsspänning: 8,6 – 16,6 V
• Tomgångsström: 1,24 A
• Maximal strömförbrukning: 70 A
• Verkningsgrad vid 4 ohm: 85 %
• Strömterminal: 10 mm²
• Mått utan fästen: 186 x 83,1 x 37,3 mm
• Mått inklusive fästen: 202 x 83,1 x 37,3 mm

Ett slutsteg för hela systemet

Med fem kanaler kan ZXM700.5i ersätta behovet av separata slutsteg för högtalare och bas. Vid 4 ohm lämnar det 4 x 60 W till högtalarna och 230 W till subwoofern. Med 2 ohms belastning ökar effekten till 4 x 100 W + 350 W RMS, vilket ger gott om möjligheter att bygga ett komplett system runt ett enda kompakt slutsteg.

Bättre anpassad för moderna originalstereos

En av de viktigaste nyheterna jämfört med föregångaren är den förbättrade högnivåintegrationen. ZXM700.5i accepterar signalnivåer upp till 20 V och har OIS – OEM Impedance Simulation. Funktionen simulerar en högtalarbelastning mot originalsystemet, något som kan vara viktigt i bilar där originalförstärkaren eller stereon övervakar anslutna högtalare.

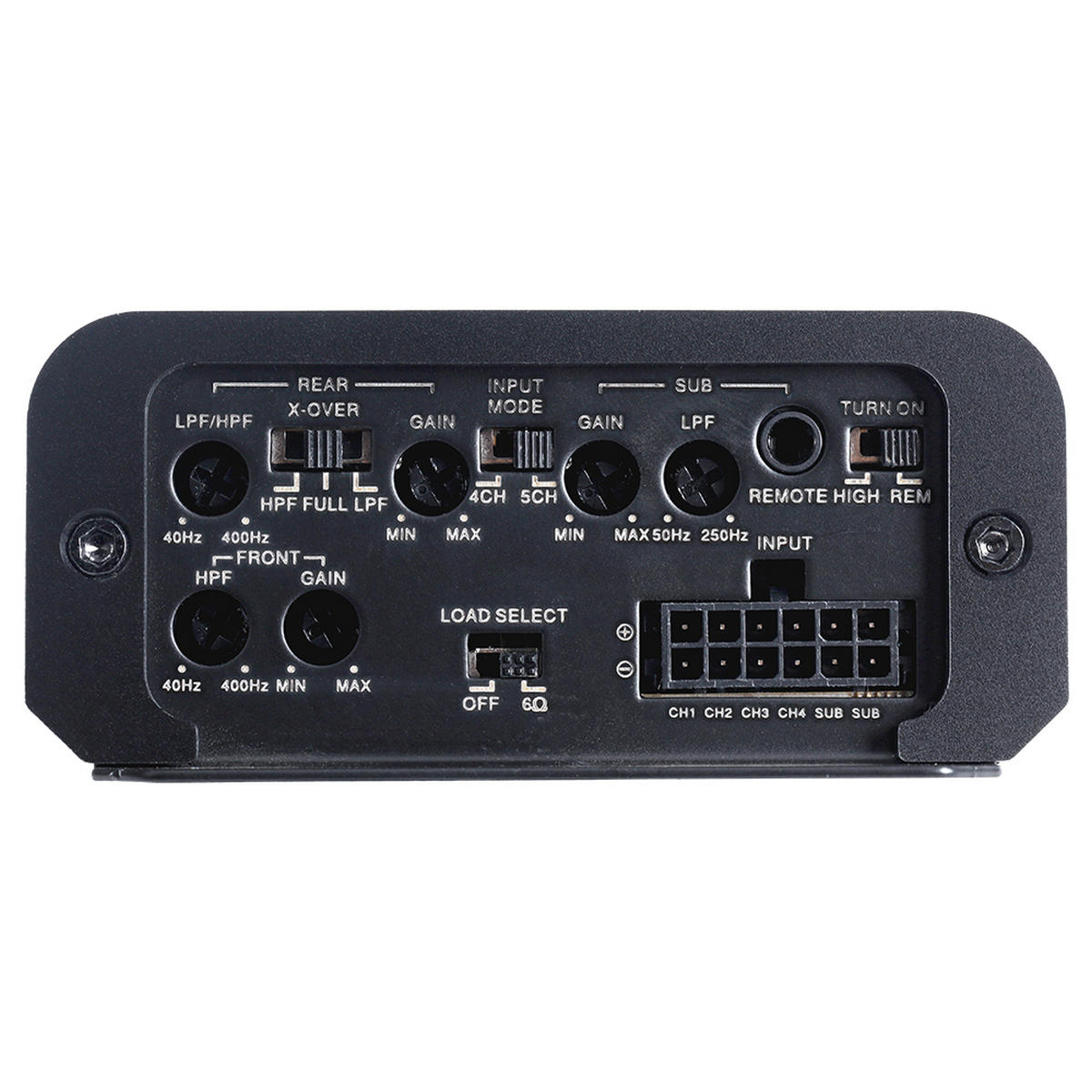

Det finns även valbara lastmotstånd samt möjlighet att välja mellan automatisk påslagning från högnivåsignalen och traditionell remote-signal. Det gör ZXM700.5i betydligt mer användbart vid integration mot moderna fabriksmonterade ljudsystem.

Separata filter och kontroll över subwoofern

Fram- och bakkanalerna har justerbara hög- och lågpassfilter mellan 40 och 400 Hz, medan subwooferkanalen har ett separat lågpassfilter mellan 50 och 250 Hz med 24 dB/oktav. Subwooferkanalen har dessutom Bass Boost mellan 0 och 18 dB vid 45 Hz.

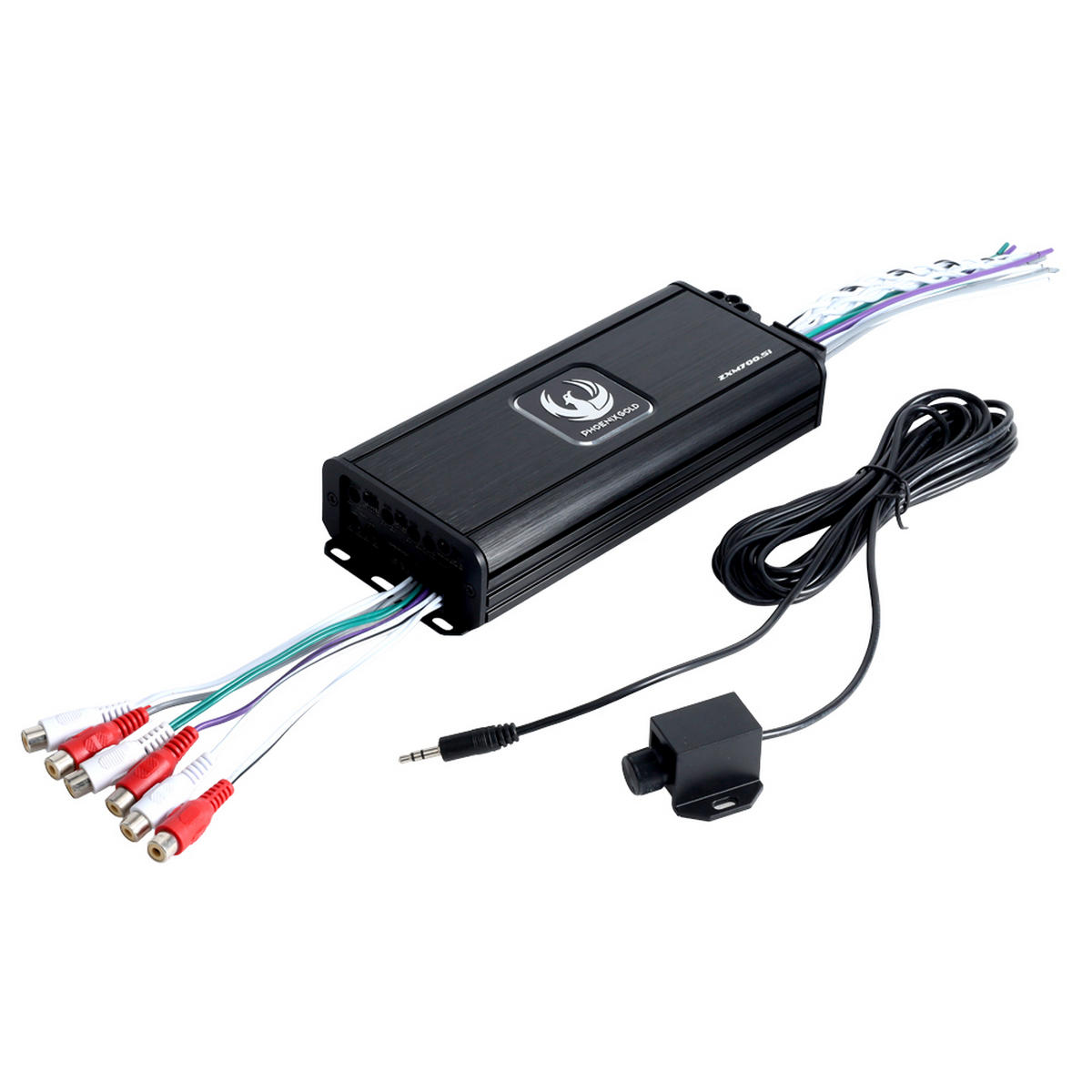

En fjärrkontroll för subwoofernivån ingår, så basnivån kan justeras från förarplatsen utan att inställningarna på själva slutsteget behöver ändras.

Litet format och smidigare anslutningar

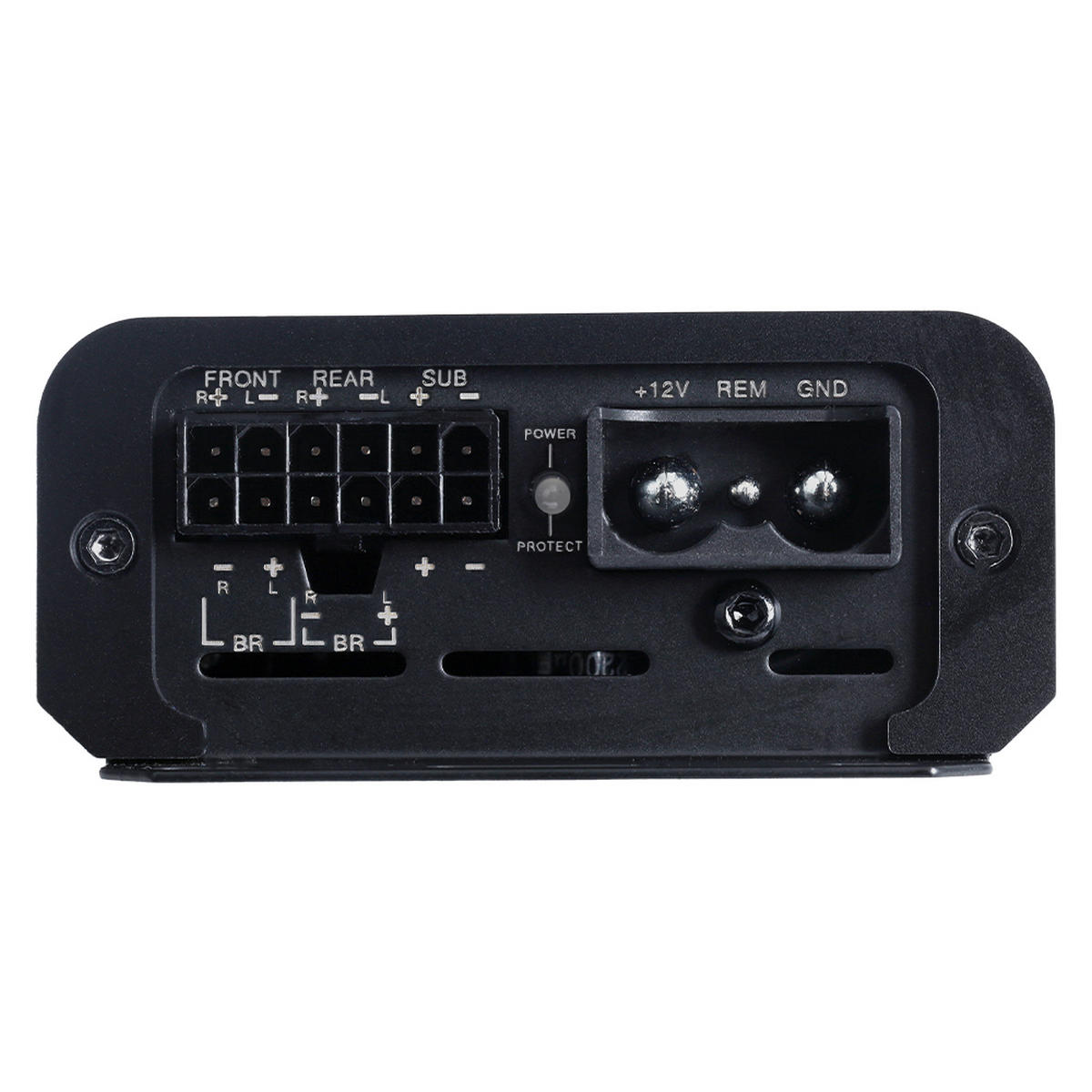

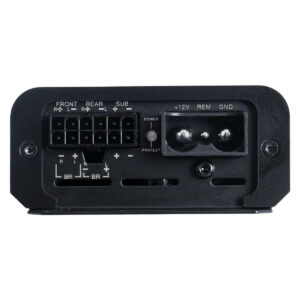

Trots fem kanaler mäter själva slutsteget endast 186 x 83,1 x 37,3 mm utan monteringsfästena. Det gör det lättare att hitta en diskret monteringsplats, exempelvis under ett säte eller bakom en panel. Den nya versionen använder dessutom snabbkontakter för ström och signal, vilket förenklar både installation och eventuell demontering.

Sammanfattning

Phoenix Gold ZXM700.5i behåller det smidiga formatet och 5-kanalskonceptet från ZXM700.5, men lägger till funktioner som framför allt gör skillnad i nyare bilar. Med 20 V högnivåingång, OIS, valbara lastmotstånd och valbar autostart är det ett intressant alternativ när ett komplett ljudsystem ska byggas vidare på bilens originalstereo utan att fylla bilen med flera separata slutsteg.
