Reiss RS-SD450.4D – Slutsteg – 4-kanal

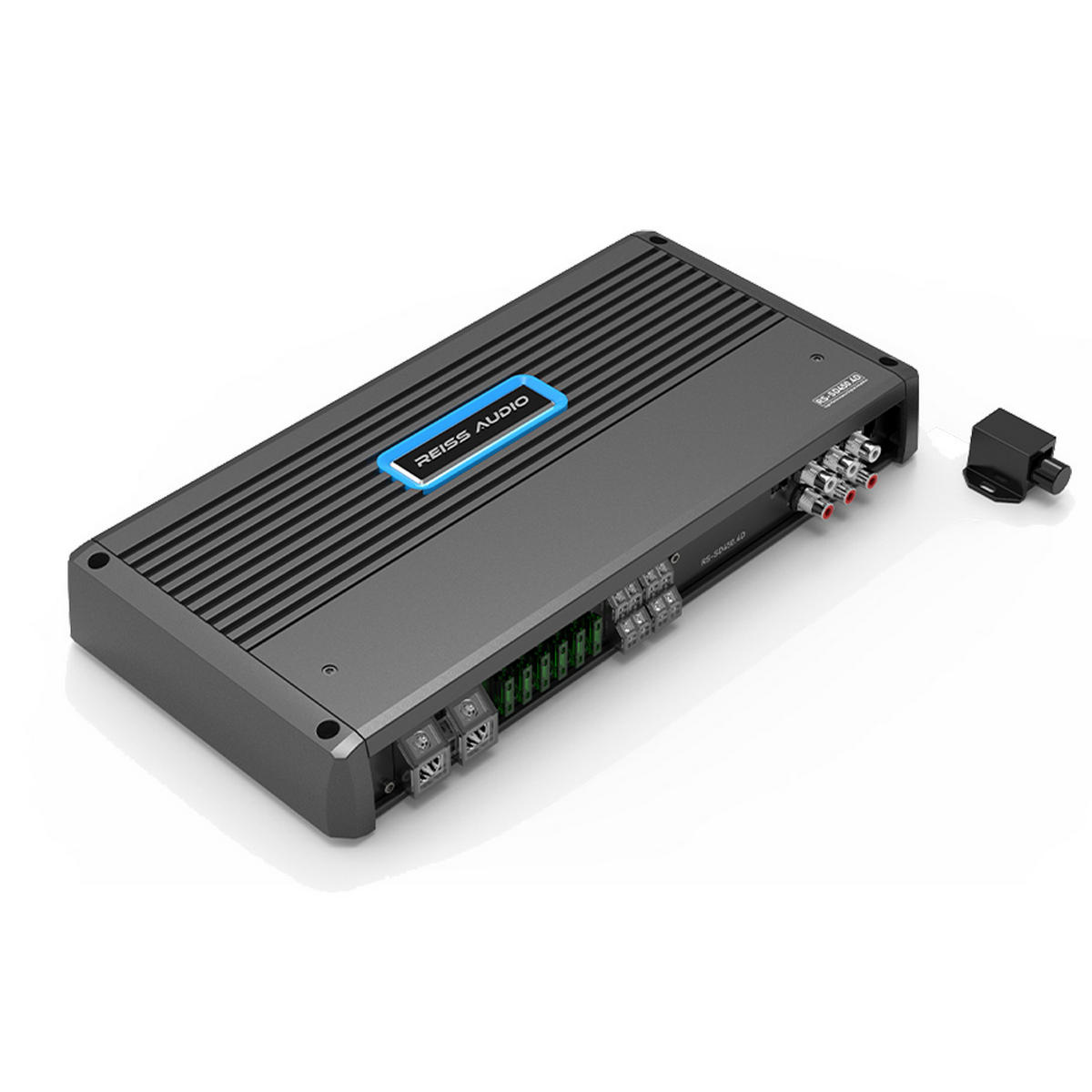

Reiss Audio – RS-SD450.4D – 4-kanals slutsteg

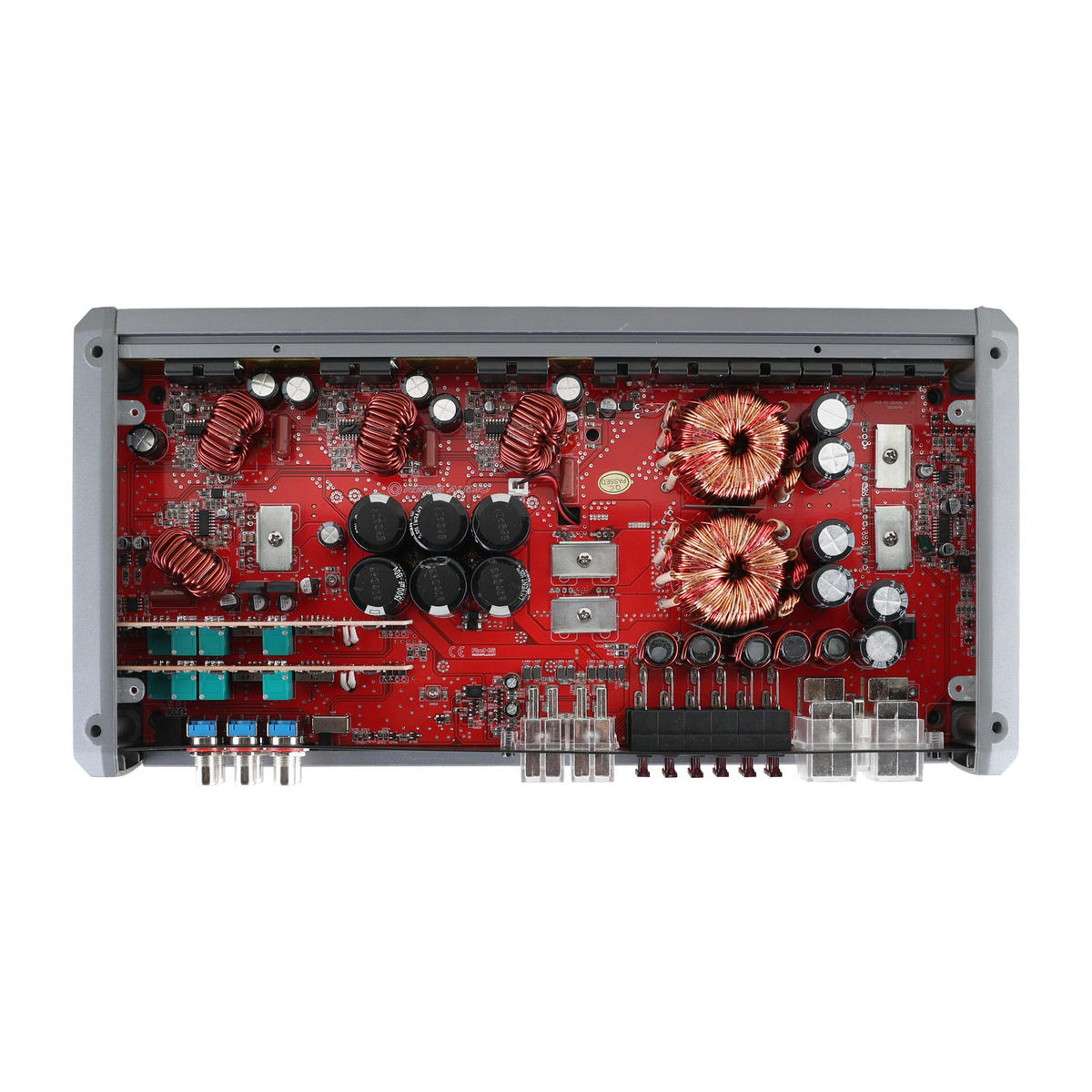

RS-SD450.4D är ett fullregister Class-D slutsteg med 450W RMS per kanal vid 4 Ω och 675W vid 2 Ω. Bryggkopplat levererar det 1350W RMS på två kanaler, vilket gör det till ett flexibelt val oavsett om du kör fyra separata högtalare eller dedikerar kanalerna åt något mer krävande. Drivkretsen bygger på balanserade differentialingångar och en fyrlagers PCB-konstruktion för stabil, pålitlig drift.

Brusfri signalväg

De balanserade differentialingångarna undertrycker störningar från elsystemet oavsett hur kraftfullt systemet är byggt, vilket håller brusnivån låg genom hela signalkedjan.

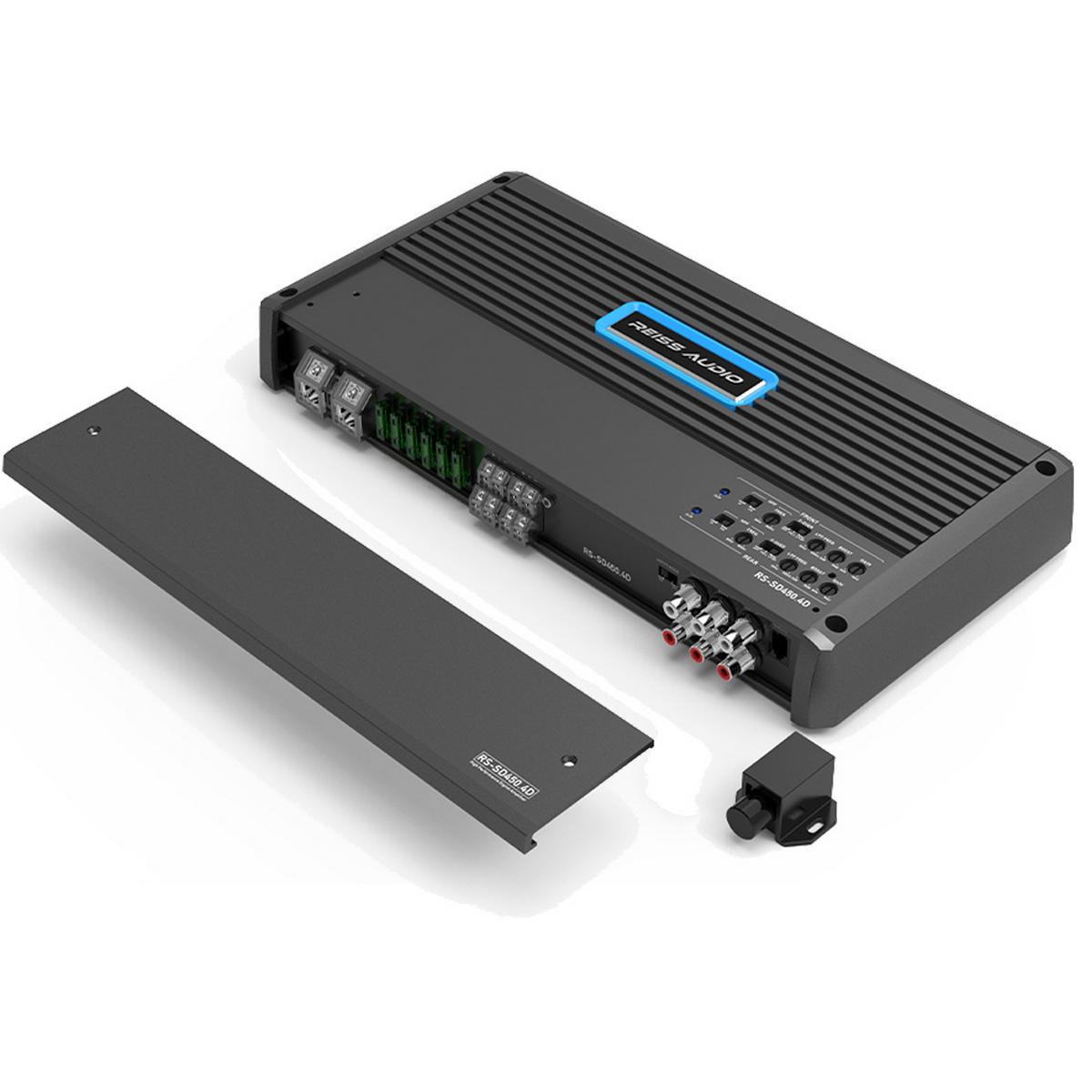

Delningsfilter och basjustering

Det variabla delningsfiltret täcker LPF 40–400Hz och HPF 40–400Hz/400–4kHz med en sluttning på 12dB/oktav, vilket ger dig kontroll över frekvensfördelningen mellan kanalerna utan externa komponenter. Bassboost på 0–18dB justerar du direkt via den inbyggda basskontrollen.

Status och skydd

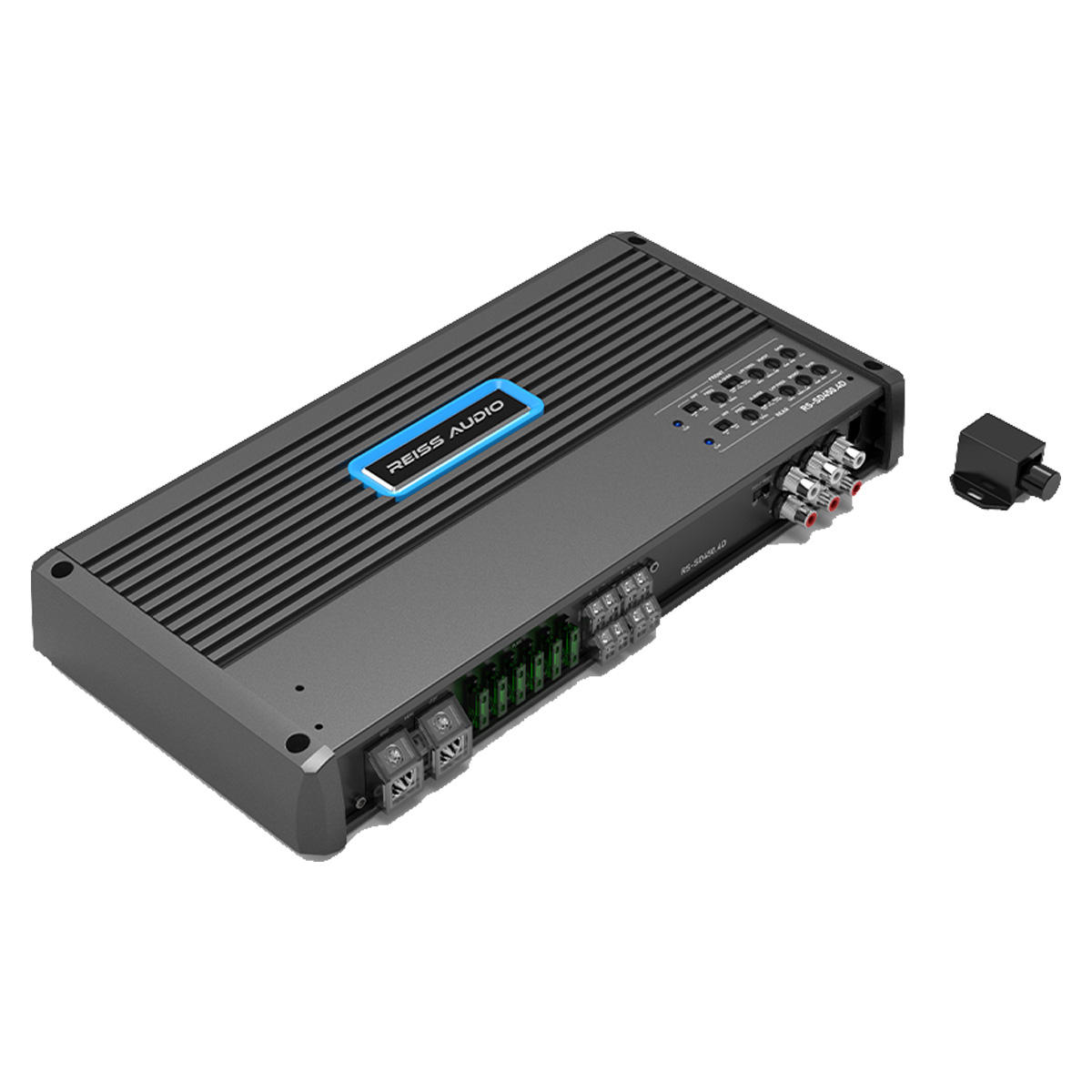

Belysta anslutningsterminaler visar driftsstatus och en clip-indikator varnar när steget börjar begränsa signalen. Inbyggt skydd mot kortslutning, överhettning, DC-offset, överbelastning och för hög eller låg batterispänning.

Specifikationer

• Typ: 4-kanals fullregister Class-D slutsteg
• RMS-effekt vid 4 Ω: 450Wx4
• RMS-effekt vid 2 Ω: 675Wx4
• RMS-effekt bryggkopplat vid 4 Ω: 1350Wx2
• Frekvensomfång: 20Hz–20kHz
• THD: <0.3%
• S/N-ratio: >90dB
• Gain-ingång: 0.2–10V
• LPF: 40–400Hz
• HPF: 40–400Hz/400–4kHz
• Filtersluttning: 12dB/oktav
• Bassboost: 0–18dB
• Basskontroll: medföljer
• Op-amp: JRC4580
• Mått (L x B x H): 354.2 x 174 x 48mm

Leveranstid: Tillfälligt slut

Artikelnummer: RS-SD450.4D
